Od grubych murów do lasu przypór – skąd się wziął problem?
Romańska prostota: ciężkie mury i małe okna
Najstarsze świątynie w naszym regionie, wywodzące się z tradycji romańskiej, opierały się na prostym założeniu: mur ma być tak gruby, żeby wytrzymał wszystko. Gruba ściana z niewielkimi otworami okiennymi pracuje głównie na ściskanie. Ciężar dachu i sklepień spływa po jej płaszczyźnie do fundamentów, a stosunkowo niewielkie siły poziome nie stanowią realnego zagrożenia.
W takim układzie statycznym ściana pełni trzy funkcje naraz: jest przegrodą, podporą dla sklepień i dachu oraz „tarczą” przeciwko bocznym siłom. Nie potrzebuje dodatkowych żeber, odciążających łuków czy skomplikowanych układów konstrukcyjnych. W zamian za to traci się światło i wysokość: okna są wąskie, wnętrza – stosunkowo ciemne, a proporcje – ciężkie, „przyziemne”.
W romańskich kościołach nawet gdy zastosowano sklepienia kolebkowe, siły rozporu były tłumione przez masywne mury, które miały często ponad metr grubości. Działało to dobrze, ale do czasu – dopóki nikomu nie przyszło do głowy, by ścianę „odchudzić” i przedziurawić dużymi oknami.
Gotyckie ambicje: więcej światła, wysokości i przestrzeni
Budowniczowie gotyckich kościołów postawili przed sobą cele dokładnie odwrotne niż romańscy. Chcieli:
podnieść nawy na niespotykaną dotąd wysokość,
wprowadzić duże okna, często wypełnione maswerkiem i witrażami,
rozszerzyć przęsła, aby wnętrze było przestronne i jednolite,
wydobyć smukłość i wertykalizm bryły, zamiast „fortecznej” masywności.
Każde z tych dążeń uderzało bezpośrednio w statykę. Wyższe sklepienie i cięższa więźba dachowa generują większy nacisk na ściany. Szersze przęsła zwiększają rozpor, bo łuk lub sklepienie bardziej „pcha” na boki. Większe okna osłabiają mur, redukując jego przekrój i sztywność. Z punktu widzenia konstruktora powstał układ, który w prostym grubym murze nie miał prawa długo działać bez poważnych uszkodzeń.
Na dodatek gotyk pragnął, aby ściana stała się niemal zasłoną – cienkim, perforowanym płaszczem między przyporami. Ciężar i siły rozporu trzeba więc było świadomie przeprowadzić poza ścianę i przechwycić innym elementem: szkarpą, wieżą, filarem. To zderzenie ambicji estetycznych z fizyką było początkiem całego „lasu przypór”, który otoczył średniowieczne kościoły Europy.
Prowizoryczne wzmacnianie murów przed „epoką systemu przyporowego”
Zanim pojawił się dojrzały system przyporowy, stosowano rozwiązania doraźne. Kiedy ściana zaczynała pękać, odchylać się lub ujawniać rysy przy oknach, budowniczowie reagowali, dodając lokalne wzmocnienia:
pogrubienia murów – do istniejącej ściany dobudowywano „drugą”, często tylko na wybranym odcinku, próbując tym zwiększyć jej nośność;
drewniane ściągi – belki przechodzące ponad nawą, spinające przeciwległe ściany, działające jak dzisiejsze ściągi stalowe;
niewielkie występy muru – coś na kształt zalążkowych szkarp, ale bez przemyślanego rytmu przęseł.
Takie łatanie objawów, a nie przyczyn, działało krótko. Pęknięcia przenosiły się wyżej lub niżej, nowe rysy pojawiały się przy kolejnym oknie. Budowniczy, często kierując się intuicją, widział, że samą grubością ściany nie wygra z rosnącą wysokością i otworami.
W pewnym momencie trzeba było przyjąć do wiadomości „niewygodną prawdę”: mocna cegła czy kamień nie rozwiążą problemu rozporu sklepień, jeśli ściana pracuje jak wysoki, smukły wspornik wypychany na zewnątrz. Rozwiązania trzeba było szukać nie wewnątrz muru, lecz poza nim – w świadomym projektowaniu zewnętrznego systemu wsparć.
Odchudzone ściany i narodziny zewnętrznego rusztu
Gdy decyzja o „odchudzeniu” ścian zapadła, konsekwencje były logiczne. Skoro ściana ma być cienka i ażurowa, nie może dłużej pełnić roli głównego oporu dla sił poziomych. Musi zostać odciążona, a jej zadaniem ma być przede wszystkim zamknięcie wnętrza i utrzymanie okien.
Ciężar sklepień i dachu zaczęto rozprowadzać poprzez łuki, żebra i filary, a rozpor przenoszono dalej, poza obrys nawy. W ten sposób ściana stała się pośrednikiem, a nie ostateczną podporą. Oparcie dla łuków i sklepień znalazło się w zewnętrznych przyporach, często połączonych z nawą boczną łukami przyporowymi. Ten „zewnętrzny ruszt” konstrukcyjny uwalniał elewacje od roli dźwigara i pozwalał je perforować oknami prawie bez ograniczeń.
To właśnie w tym momencie przypory i szkarpy przestały być desperacką dostawką, a stały się planowanym elementem projektu. Sylweta gotyckiej świątyni – czy to w Paryżu, czy w ceglastym Ciechanowie – zaczęła być czytelna jako wynik świadomej gry między siłami pionowymi i poziomymi, rozpiętej między wnętrzem a zewnętrzem.

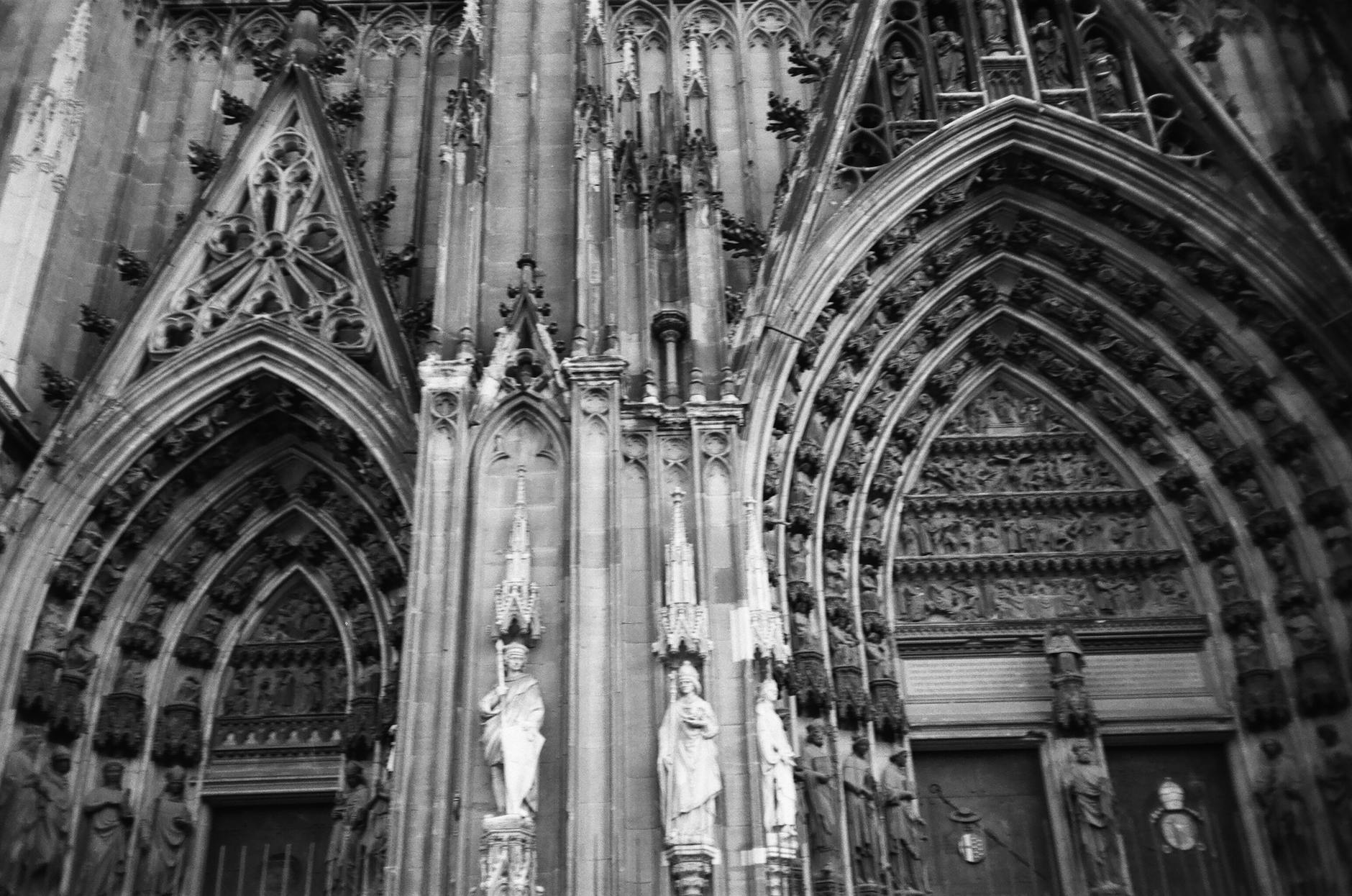

Źródło: Pexels | Autor: EUGENIO BARBOZA
Co dzieje się w ścianie gotyckiego kościoła? Podstawy konstrukcji bez równania statycznego
Pionowy ciężar i poziomy rozpor – dwa kluczowe kierunki sił
Każdy dach, sklepienie czy wieża generują siłę pionową – ciężar działający w dół. Ściany i filary muszą ten ciężar bezpiecznie przekazać do fundamentów i dalej w grunt. W prostej chacie czy budynku o stropach drewnianych to główny problem konstrukcyjny.
W kościołach o sklepieniach murowanych pojawia się jednak drugi, kłopotliwy składnik: siła pozioma, czyli rozpor. Łuk lub sklepienie, oprócz dążenia w dół, ma „ochotę” rozjechać swoje podpory na boki. Wyobrażenie jest proste: jeśli zbuduje się łuk z klocków na dwóch książkach, książki będą się rozjeżdżać. Tak właśnie zachowuje się łuk bez wystarczającego oparcia bocznego.
W gotyckiej nawie siły działają zatem w dwóch kierunkach naraz: w dół (co statycznie jest „wygodne”) i na boki (co grozi pęknięciami). Przypory i szkarpy zostały stworzone przede wszystkim po to, by odpowiedzieć na ten drugi, poziomy problem. Bez nich wysoka ściana z dużymi oknami szybko zmieniłaby się w wachlarz rys i odchyleń.

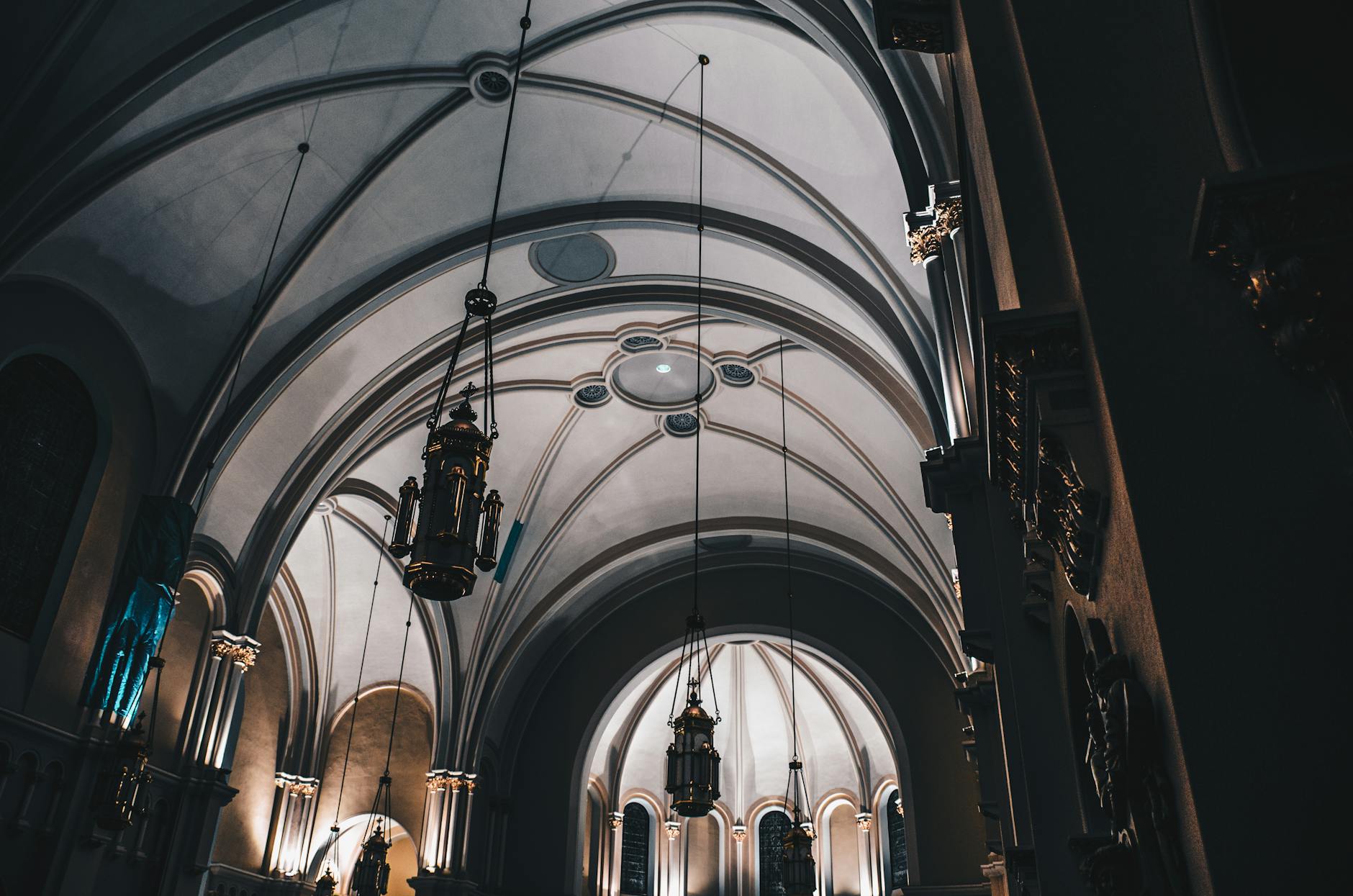

Sklepienie kolebkowe, krzyżowe i krzyżowo-żebrowe – trzy różne zachowania
Świątynie średniowieczne korzystały z różnych typów sklepień, a każde z nich inaczej rozkłada siły.
Sklepienie kolebkowe przypomina wydłużony łuk. Pracuje jako ciągła powłoka, generuje silny rozpor wzdłuż całej długości ściany. Im szersza kolebka i wyżej uniesiona, tym większa chęć wypchnięcia murów na zewnątrz. W romańskiej praktyce odpowiadano na to grubymi murami bez większych otworów.
Sklepienie krzyżowe powstaje z przecięcia dwóch kolebek. Dzięki temu część sił skupia się na narożach przęsła, gdzie można postawić mocniejszy filar. Rozpor nie działa już równomiernie na całej długości ściany, lecz ma wyraźne punkty, które da się podeprzeć szkarpami.
Sklepienie krzyżowo-żebrowe, typowe dla gotyku, wprowadza żebra – kamienne lub ceglane „kostki kręgosłupa”, które przejmują znaczną część obciążeń. Ciężar koncentruje się w punktach przecięcia żeber, czyli w miejscach, gdzie można ustawić filary i powiązane z nimi przypory. Oznacza to większą kontrolę nad tym, gdzie „ląduje” ciężar i gdzie trzeba szukać wsparcia.
To właśnie możliwość precyzyjnego skierowania sił w kilka określonych punktów uczyniła z gotyckich przypór narzędzie tak skuteczne. Zamiast bronić się grubą, jednolitą ścianą przed równomiernym naporem, można było zaplanować inteligentny układ filarów i szkarp współpracujących ze sklepieniem.
Łuk kontra belka – dlaczego „klasyczne myślenie” o ścianie zawodzi
W nowoczesnych budynkach często myśli się o stropach i nadprożach jak o belkach: elementach, które uginają się pod obciążeniem, ale nie próbują „rozjechać” podpór na boki. Murowany łuk zachowuje się inaczej. Choć również przenosi ciężar ponad otworem, to robi to częściowo poprzez ściskanie po łuku, generując przy tym siły poziome.
W gotyckim oknie, portalu czy arkadzie nawy łuk pracuje właśnie tak: siły z obwodu łuku chcą wypchnąć podpory na boki. Jeśli podparcie jest sztywne i odpowiednio mocne, układ jest bezpieczny. Jeśli jednak ściana jest wysoka i cienka, zaczyna się niebezpieczne wychylanie. To dlatego w kościele z dużymi łukami i sklepieniami nie wystarczy „mocna cegła”. Trzeba zbudować całą sekwencję elementów przenoszących boczne siły aż do solidnego „kontrwaga” na zewnątrz.
Dlaczego wysoka ściana z dużymi oknami jest konstrukcyjnie kłopotliwa
Ściana gotyckiej nawy przypomina wysoki słup wbudowany w pasmo okien. U dołu może być całkiem masywna, ale w strefie okien jej przekrój się zmniejsza. To tak, jakby słup przeciąć i zostawić tylko ramę. Tymczasem to właśnie na wysokości sklepień działają największe siły poziome.
Taka ściana:
jest wysoka – więc ma duży „ramię” względem podstawy, ułatwiające wychylanie,
jest cienka – więc ma mniejszą sztywność na zginanie,
ma duże otwory – więc przekrój efektywny jest przerywany i osłabiony.
W romańskim kościele problem rozwiązywano, nie dopuszczając do takich proporcji. W gotyku trzeba było go rozwiązać inaczej – przez przeniesienie odpowiedzialności za opór boczny na przypory i szkarpy, a ścianie pozostawić funkcję „membrany z oknami”.
Prosty tok myślenia średniowiecznego budowniczego
Średniowieczny budowniczy nie liczył sił w programie inżynierskim, ale obserwował skutki. Tok myślenia mógł wyglądać następująco:
sklepienie pcha na boki – ściana zaczyna pękać przy oknie,
trzeba w tym miejscu dostawić z zewnątrz masę, która „przytrzyma” mur,
skoro ciężar skupia się w przęsłach, przypory ustawia się właśnie w rytmie przęseł,
im wyższe i szersze przęsło, tym bardziej wysunięta i masywna szkarpa,
gdy siła nie dociera bezpośrednio do przypory, pomaga się sobie łukiem przyporowym, działającym jak kamienny most sił.
Na poziomie praktyki było to nie tyle liczenie, ile uczenie się na błędach. Z czasem jednak powstały reguły rzemiosła, które przekuwano w powtarzalne rozwiązania. Tam, gdzie budowle przetrwały do dziś bez spektakularnych awarii, widać, że wiele tych intuicji okazało się zadziwiająco trafnych.
Źródło: Pexels | Autor: Magda Ehlers

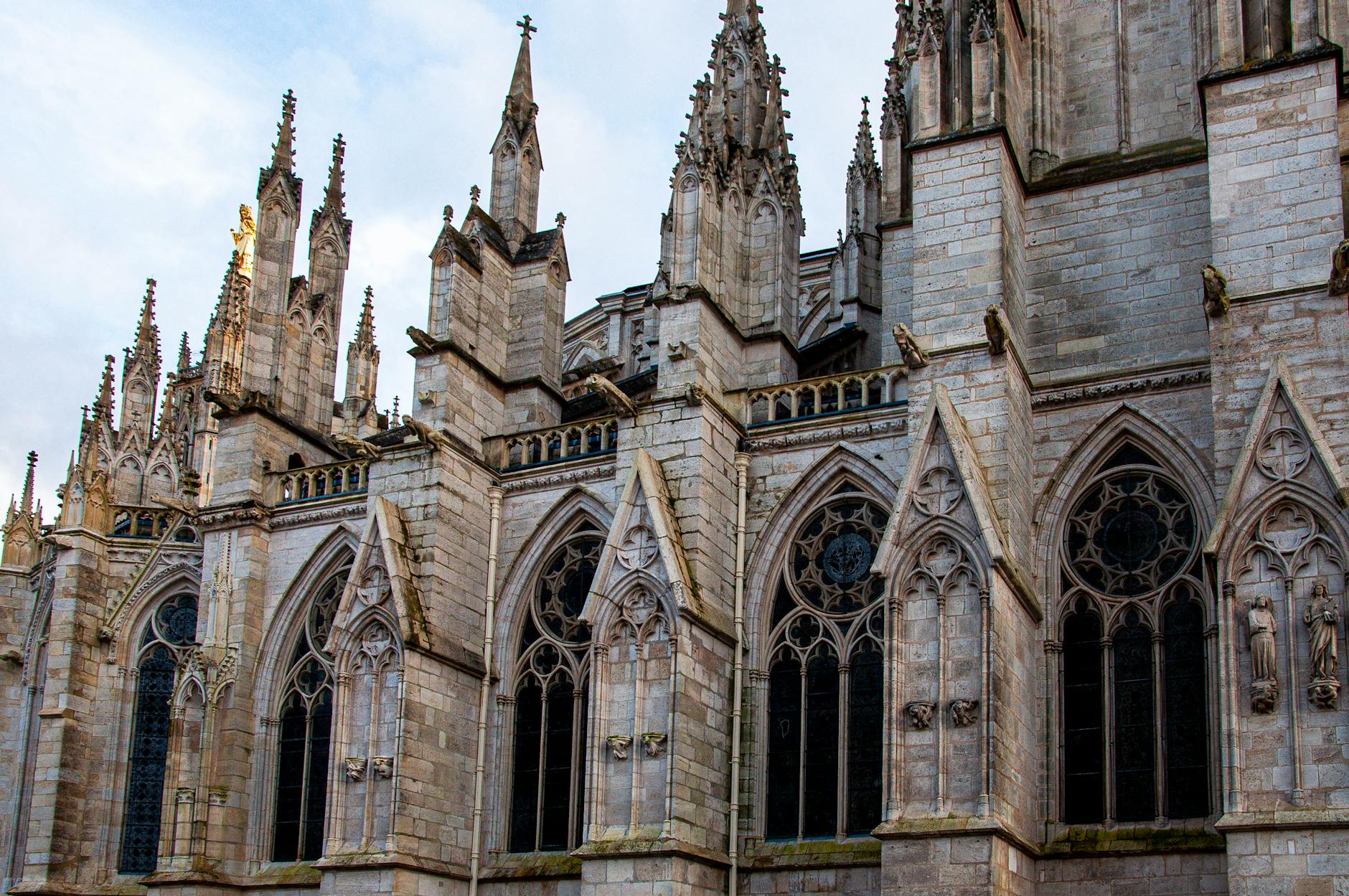

Szkarpa, przypora, łuk przyporowy – porządek w pojęciach, które często się myli
Szkarpa a przypora – o drobnej różnicy, którą polszczyzna czasem ignoruje
W języku potocznym „szkarpa” i „przypora” bywają używane zamiennie. W literaturze architektonicznej pojawia się jednak pewne rozróżnienie. Szkarpa to najczęściej pionowy, masywny występ muru, „doklejony” do ściany na zewnątrz, zwykle o przekroju prostokątnym lub uskokowym. Przypora bywa rozumiana szerzej – jako każdy element konstrukcyjny podpierający coś z boku, w tym również szkarpa, ale także np. filar wolnostojący powiązany z konstrukcją łukiem.
Przypora wolnostojąca i „przypora przyklejona” – dwie strategie tej samej walki
Gotyckie budowle pokazują dwa skrajne sposoby myślenia o podparciu ściany.
W wersji „oszczędnej” przypora jest zrośnięta ze ścianą – to po prostu grubszy fragment muru wystający na zewnątrz. Taka szkarpa zwiększa masę i sztywność lokalnie tam, gdzie działają łuki sklepień. Rozpor musi jednak przejść przez całą grubość ściany, zanim trafi w jej „grubszą część”. To działa dobrze przy umiarkowanych wysokościach i raczej niewielkim obciążeniu.
Druga opcja to przypora wolnostojąca, połączona ze ścianą łukiem przyporowym. Tu rozpor omija osłabioną oknami ścianę: łuk wypycha od razu masywny filar przyporowy. Ściana jest w większym stopniu „zawieszona” między szkieletem sklepień a zewnętrznym rusztem przypór. To rozwiązanie drogę sił robi krótszą, choć wymaga większej precyzji i lepszych fundamentów na zewnątrz.
Popularny „podręcznikowy” schemat zakłada od razu łuki przyporowe i pełny system przypór. Nie sprawdza się on jednak w małych, wiejskich kościołach, gdzie wysokości są mniejsze, a środki ograniczone. Tam bardziej opłaca się wzmacniać ścianę prostymi szkarpami przystawnymi i pozwolić jej nadal współpracować konstrukcyjnie, zamiast całkowicie ją „uwalniać”.
Łuk przyporowy – kamienny „most sił”, który nie musi być widowiskowy

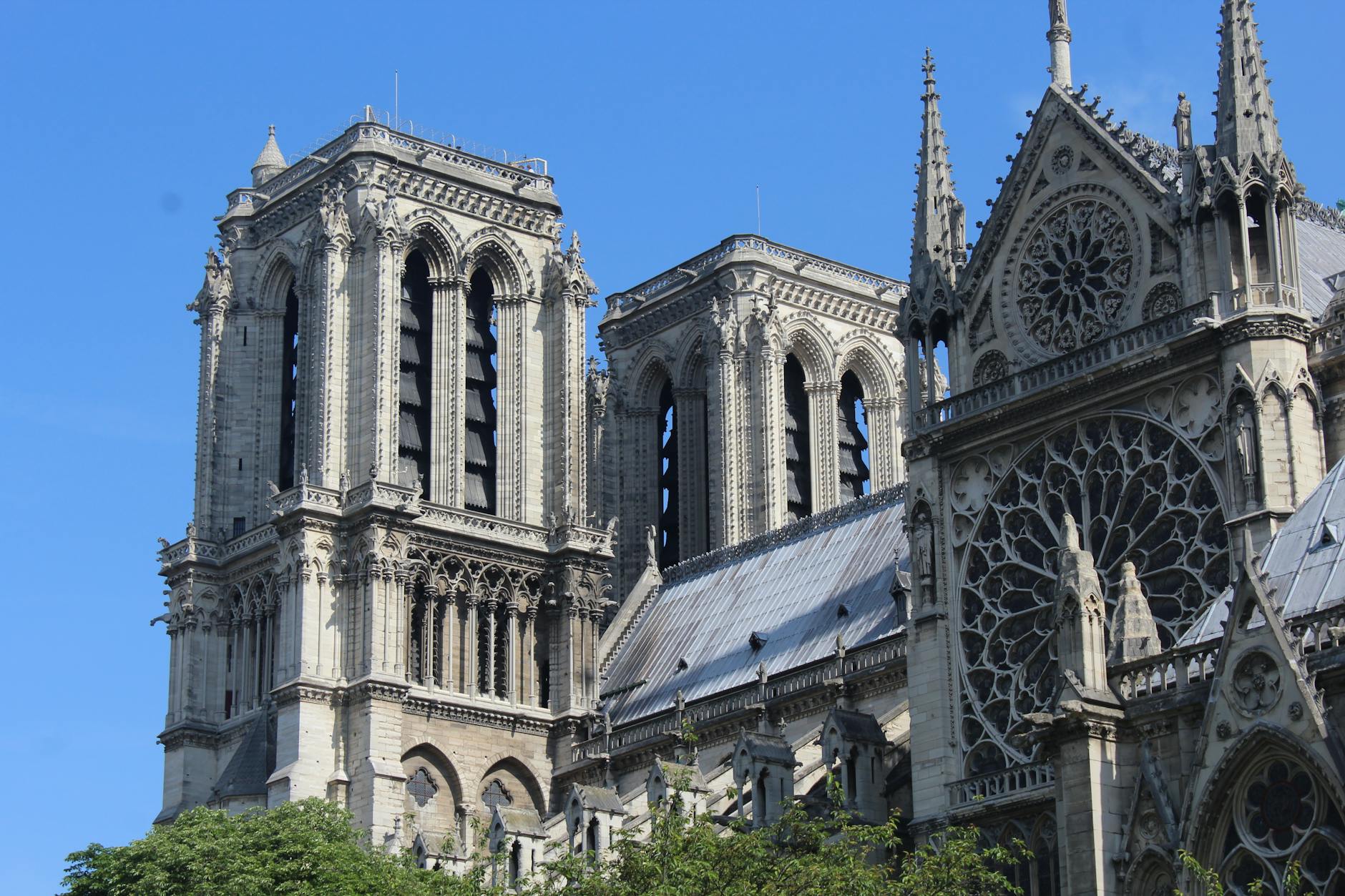

Łuk przyporowy bywa kojarzony z paryskimi katedrami, gdzie tworzy malowniczy, dwu- czy trzykondygnacyjny las konstrukcji. Konstrukcyjnie jego rola jest jednak zawsze ta sama: przeprowadzić siłę poziomą ponad dachem nawy bocznej do zewnętrznej przypory.
W praktyce działa to tak:
łuk sklepienia „pcha” w górną część ściany nawy głównej,
siła wędruje w klucz lub żebro, następnie w gniazdo łuku przyporowego,
łuk przyporowy przenosi ją ukośnie, ściskany po swojej krzywiźnie,
na końcu opiera się ona na masywnej przyporze zewnętrznej, obciążonej często dodatkowym ciężarem (pinakle, mury attykowe).
Efekt jest kontrintuicyjny: cienka ściana między łukami, choć wygląda krucho, znajduje się w stosunkowo łagodnym polu naprężeń, podczas gdy cała „brudna robota” rozgrywa się w ruszcie ponad dachem naw bocznych. Z zewnątrz budowla wygląda jak splątana, a w rzeczywistości to uporządkowany schemat: łuk – żebro – łuk przyporowy – przypora.
Ten sam mechanizm pojawia się zresztą w wersji minimalistycznej: w małych kościołach łuk przyporowy bywa ukryty w konstrukcji dachu lub zredukowany do ukośnego gurta, który niby „belką” łączy górę ściany z szkarpą. Z zewnątrz widać tylko skromny uskok, a statyka pracuje podobnie, choć na mniejszą skalę.
Funkcja symboliczna i funkcja konstrukcyjna – kiedy „szkarpa” to tylko dekoracja
Bardzo łatwo dać się nabrać na pozorne podobieństwa. Wiele nowożytnych kościołów ma na elewacjach quasi-gotyckie „szkarpy”, które są wydmuszką: metr wysokości, brak powiązania z systemem sklepień, oparcie jedynie na cienkiej okładzinie ceglanej. Wyglądają „średniowiecznie”, ale w praktyce są listwami elewacyjnymi.
Odróżnienie przypory „prawdziwej” od dekoracyjnej jest proste, jeśli zada się kilka pytań:
czy szkarpa wypada w rytmie przęseł sklepień i odpowiada zgrubieniu wewnątrz (filarowi, służce, gurtowi) – jeśli tak, ma sens konstrukcyjny,
czy widać nad nią/pomiędzy nimi ślady łuków przyporowych lub przynajmniej zmiany w konstrukcji dachu,
czy jej przekrój rośnie ku podstawie, a lico jest spięte z murem wiązaniem cegieł (nie tylko dostawioną okładziną).
Gdy odpowiedzi są negatywne, najczęściej mamy do czynienia z stylistycznym cytatem. Taka „szkarpa” nie uratuje ściany przy realnym problemie konstrukcyjnym i może co najwyżej zamaskować rysę tynkiem. Średniowieczny murarz myślał odwrotnie: najpierw statyka, dopiero potem profil, uskoki, blendy. Kolejność bywa dziś odwracana, a wtedy forma wyprzedza funkcję.
Źródło: Pexels | Autor: Jing Zhan
Jak przypory ratują cienkie ściany – mechanizm działania „na chłopski rozum”
Z masywnego muru robi się rama – i trzeba ją podeprzeć
Gdy w ścianie pojawia się wysokie okno, mur nie znika całkiem – zmienia się jego praca. Część poniżej parapetu działa jak niski, sztywny cokół. Od nadproża okna wzwyż ściana staje się delikatniejszą ramą, na której opierają się sklepienia i dach. Przypora ma pomóc obu tym strefom zareagować na rozpor jak jedna, dobrze skoordynowana konstrukcja.
Najprostszy obraz: cienka deska ustawiona na krawędzi łatwo się wygina, ale jeśli dołożyć drugą deskę ukośnie, tworząc zastrzał, całość robi się zdumiewająco sztywna. Szkarpa i łuk przyporowy pełnią rolę takiego kamiennego zastrzału, tylko przeniesionego na zewnątrz budowli. Ściana przestaje walczyć sama ze sobą – ma punkt oparcia, na który może „oddać” część sił.
Rozpor to nie magia – to wektor, który trzeba „przygnieść”
Rozpor można sobie wyobrazić jako strzałkę skierowaną po skosie: trochę w bok, trochę w dół. Klucz polega na tym, by:
jak najwięcej z tej strzałki zamienić na czyste ściskanie w murze (z tym kamień i cegła radzą sobie świetnie),
a część, która mimo wszystko „ciągnie na zewnątrz”, przejąć masą przypory i obciążeniem nad nią.
Dlatego dobrze zaprojektowana szkarpa jest obciążona od góry – pinaklem, fragmentem muru attykowego, czasem nawet trzonem wieżyczki schodowej. Ten dodatkowy ciężar działa jak człowiek stojący na desce, którą ktoś próbuje podważyć od spodu: im większy ciężar, tym trudniej deskę unieść. Tak samo trudniej „postawić na głowie” przyporę, która dociąża gruntowną masą.
Popularny błąd we współczesnych rekonstrukcjach polega na odchudzeniu lub „skróceniu” przypory, by była mniej kłopotliwa wizualnie. Działa to dobrze, gdy sklepienia są lekką rekonstrukcją z żelbetu, ale nie zadziała przy historycznym, ciężkim ceglanym sklepieńcu. Bez odpowiedniego obciążenia przypora przestaje „trzymać” ścianę – zamienia się w półkę przy murze.
Kiedy „więcej przypór” nie oznacza wcale większego bezpieczeństwa
Intuicja podpowiada: skoro jedna szkarpa pomaga, to dwie czy trzy na tym samym odcinku będą pomagać jeszcze bardziej. Konstrukcyjnie to nie musi być prawda. Jeśli przypory są gęsto rozmieszczone, ale nie pokrywają się z punktami przyłożenia sił od sklepień, powstaje efekt „falowania” muru między nimi.
Ściana zaczyna przypominać cienką blachę przykręconą śrubami w niewłaściwych miejscach: zamiast sztywnej płyty mamy serię wybrzuszeń i miejscowego przeciążenia. Lepszą strategią jest dopasowanie rytmu przypór do rytmu przęseł, a nie rytmu okien czy lizen dekoracyjnych. Oznacza to czasem, że między dwoma dużymi oknami pojawia się jedna masywna szkarpa, zamiast dwóch wąskich „żeberek” po bokach.
Średniowieczny rzemieślnik dochodził do tego empirycznie: tam, gdzie pękało, wzmacniał. Dzisiejsze naprawy, które bezrefleksyjnie „dogęszczają” podpory, potrafią skomplikować pracę całego muru, zamiast ją uporządkować.
Przypora a fundament – co z tego, że trzyma ścianę, gdy sama „odpływa”
W gotyckich kościołach problem stabilności rzadko zaczyna się w koronie muru. Często jego źródło leży w zbyt płytkim lub nierównym fundamencie przypór. Masywny filar przyporowy, obciążony pinaklem i łukami, koncentruje siły na stosunkowo niewielkiej stopie. Jeśli grunt pod nią osiada bardziej niż pod główną ścianą, przypora zaczyna „odchodzić” od budowli, a łuk przyporowy rozpycha mur od góry zamiast go dociążać.
To dlatego w wielu kościołach naprawy zaczynają się nie od „podwiązania łuku”, lecz od wzmocnienia gruntu, mikropali czy podbicia fundamentów przypór. Można mieć idealnie wymodelowaną szkarpę, ale jeśli pod spodem znajduje się soczysta warstwa namułu, budowla wygra tylko do pierwszej mokrej wiosny.
Gotyk ceglasty na Mazowszu: inne materiały, inne kształty wsparć
Cegła zamiast kamienia – co to zmienia dla szkarp i przypór
Na Mazowszu materiałem podstawowym stała się cegła palona. Z punktu widzenia konstrukcji ma ona inne „przyzwyczajenia” niż kamień ciosowy:
pojedynczy element jest mniejszy, więc łatwiej precyzyjnie wymodelować przekrój szkarpy,
mur pracuje jako układ wielu małych klocków związanych zaprawą – ma dobrą odporność na ściskanie, ale jest bardziej wrażliwy na rozciąganie i zginanie,
łatwiej prowadzić uskoki, wysunięcia i „zęby”, które zwiększają przyczepność między szkarpą a ścianą.
W efekcie mazowieckie przypory są często bardziej „aktywne” niż ich kamienne odpowiedniczki: mniej monumentalne, za to bogatsze w schodkowe uskoki, zmianę grubości i subtelne przekosy. Zamiast jednego dużego bloku wystającego z muru mamy kilkustopniową rampę sił, która łagodniej przekazuje obciążenia w dół.
Niższe sklepy, surowszy klimat – dlaczego tutejsze przypory wyglądają inaczej niż w Paryżu
Mazowieckie kościoły rzadko osiągają wysokości katedr francuskich. Sklepienia są niższe, przęsła węższe, a dachy muszą znosić śnieg i częste zawilgocenia. To wywołało inny zestaw kompromisów:
mniej łuków przyporowych – dachy o stromym nachyleniu i wysokie ścianki kolankowe często przechwytują część sił, więc pełny, ażurowy system łuków jest zbędny albo ograniczony do newralgicznych miejsc,
bardziej masywne przypory przyziemia – grunt odmarzający zimą i nasiąkający wodą wymusił zwiększenie szerokości i „przygruntowego” ciężaru przypór,
wyraźne spięcia murów w narożach – zewnętrzne szkarpy często „opasają” budowlę, tworząc widoczny rytm na wszystkich elewacjach.
Popularne uproszczenie głosi, że „prawdziwy gotyk” to las łuków przyporowych, a ceglane kościoły północy są jakby „uboższą wersją”. Ten obraz rozsypuje się, gdy spojrzeć na statykę: mazowieckie budowle nie są uboższe, tylko inaczej zoptymalizowane do lokalnych warunków materiałowych i klimatycznych.
Szkarpy schodkowe i przypory narożne – mazowieckie odpowiedzi na lokalne problemy
Charakterystycznym motywem są szkarpy schodkowe, biegnące uskokami w górę muru. Każdy uskok to nie tylko detal plastyczny, lecz także:
etapowe poszerzenie strefy podparcia – ciężar z wyższych partii stopniowo „rozlewa się” na większy ślad przy ziemi,
możliwość wygodnego „zapięcia” żeber sklepień, gurtów czy wiązarów dachowych na różnych poziomach,
lepsze oddawanie wilgoci – mniejsze płaszczyzny lica między uskokami schną szybciej niż jeden wielki blok muru.
Osobną kategorią są przypory narożne, często ustawione pod skosem 45°. Dzięki temu jedna szkarpa może jednocześnie przejąć komponent poziomy z dwóch ścian: nawy i prezbiterium, lub prezbiterium i zakrystii. To rozwiązanie szczególnie dobrze sprawdza się tam, gdzie przęsło sklepienia „wypycha” róg budowli. Zamiast dwóch osobnych przypór, z których każda pracuje nie do końca osiowo, używa się jednej, lepiej obciążonej i stabilniejszej.
Kiedy mazowieckie szkarpy przejmują rolę łuków przyporowych
Na północy Europy klasyczny system: filar – łuk przyporowy – przypora, często ustępuje rozwiązaniu prostszemu optycznie, ale bardziej wymagającemu w projektowaniu. Ceglane szkarpy przyścienne potrafią pracować tak, jakby były „spłaszczonymi” łukami przyporowymi. Dzieje się tak szczególnie wtedy, gdy:
ściana zewnętrzna jest stosunkowo gruba w partii przyziemia,
sklepienia nie są ekstremalnie wysokie,
konstrukcja dachu działa jak dodatkowy, poziomy „pas” spinający mury.
W takiej konfiguracji rozpor sklepienia nie musi wychodzić na zewnątrz łukiem. Zostaje przechwycone przez zespół: wewnętrzny filar – żebro sklepienia – zewnętrzna szkarpa. Szkarpa jest wówczas jak grubiej zaznaczony „słupek” w ramie ściany, a nie osobna, wolnostojąca konstrukcja.
Przypory zintegrowane z lizenami i blendami – dekoracja, która naprawdę „ciągnie”
W wielu mazowieckich kościołach trudno na pierwszy rzut oka rozróżnić, co jest konstrukcją, a co dekoracją. Lizenowe podziały ściany, wysokie blendy, sterczyny – wszystko to potrafi nieść realne obciążenia. Klucz tkwi w głębokości ich zakotwienia w murze.
Jeśli lizena jest tylko cienką nakładką z cegły, stanie się z czasem problemem: ciężar dekoracji dokłada się do muru, ale nie pomaga w statyce. Natomiast lizena wprowadzona głęboko w strukturę ściany, spięta przewiązkami z warstwami muru, zaczyna pracować jak płaska przypora. To jeden z powodów, dla których konserwator, badając pęknięcie biegnące obok ozdobnej lizenki, nie powinien automatycznie traktować jej jako „tapety” – bywa, że to właśnie ona powstrzymuje mur przed dalszym wyboczeniem.
Konserwatorski odruch: „odchudzić” – i kiedy to jest najgorszy pomysł
Popularna rada przy przebudowach i adaptacjach: „odchudzić przypory, bo obciążenia dziś są mniejsze”. Brzmi rozsądnie, gdy do wnętrza wprowadzono żelbetowe stropy, a sklepienia są rekonstrukcją z lżejszych materiałów. Problem zaczyna się tam, gdzie:
nie znamy dokładnie masy oryginalnego sklepienia,
grunt pod przyporami pracuje nierównomiernie,
pozornie „zbędne” przypory spinają naroża lub przejmują siły od żeber.
Usunięcie lub redukcja takiej przypory może nie pokazać skutków od razu. Ściana „oddycha” kilka sezonów, zmienia się zawilgocenie, przychodzi jedna cięższa zima – i nagle pojawia się poziome pęknięcie nad oknem, albo wybrzuszenie lica muru. Statyka kościoła reaguje powoli, ale konsekwentnie.
Bezpieczniejszą kontrpropozycją jest odciążanie, a nie odchudzanie. Zamiast skuwać szkarpę, można:
zredukować masę wtórnych nasypów i nadbudówek na jej koronie,
wprowadzić lekkie, stalowe ściągi wewnątrz dachu,
usztywnić strefę przyziemia iniekcją lub mikropalami, zostawiając bryłę w spokoju.
Paradoksalnie więc „zbyt masywna” przypora częściej jest problemem estetycznym niż konstrukcyjnym. A ingerencja estetyczna bywa najdroższą formą eksperymentu statycznego.
Dodawanie żeber i ściągów – kiedy pomaga, a kiedy tylko maskuje kłopot
Inny współczesny odruch to „wzmacnianie” sklepień przez dodawanie żeber, krzyżujących się prętów czy stalowych ściągów. Ma to sens, gdy:
sklepienie jest popękane, a przypory stoją pewnie,
mury mają dobrą przyczepność między cegłą a zaprawą,
ściągi można zakotwić w zdrowej tkance muru, nie w starej rysie.
Jednak tam, gdzie problem leży w słabym fundamencie szkarpy, nowe ściągi działają jak pasek na zbyt luźnych spodniach: chwilowo podtrzymują, ale przy większym obciążeniu całość i tak „zjedzie” w dół. Na Mazowszu wiele kościołów stoi na gruntach o zmiennej nośności, z soczewkami piasku i namułów. W takich miejscach najpierw trzeba ustabilizować podłoże pod przyporami, dopiero potem „dopinać” górę konstrukcji.
Kontrariańska wskazówka jest prosta: jeśli przypora już się wychyliła, a fundament nie został wzmocniony, każdy nowy ściąg może tylko przerzucić problem gdzie indziej – na sąsiedni filar, na wiązary dachu, na przeciwną ścianę. Łatanie objawów zamiast przyczyny działa krótko, za to skutki uboczne potrafią być spektakularne.
Cegła, wilgoć i mrozowe „rozparcie” – cichy wróg gotyckich przypór
W strefie przejściowej między fundamentem a częścią nadziemną ceglane przypory są najbardziej narażone na destrukcję: woda, mróz, sole. Tam, gdzie w kamiennych katedrach francuskich mówimy o erozji krawędzi i spoin, na Mazowszu dochodzi jeszcze zjawisko mrozowego „rozparcia” cegły. Nasiąknięte wilgocią lico kapilarne w połączeniu z cyklami zamarzania prowadzi do stopniowego wypruwania spoin – szkarpa traci sztywność, zanim cokolwiek zauważy się na jej obrysie.
Najprostszym odruchem bywa dosztukowanie nowych cegieł w miejscu największych ubytków. To trochę jak wstawienie kilku nowych cegieł w starej krawędzi klina: wizualnie lepiej, statycznie – niekoniecznie. Zamiast tego lepiej:
odtworzyć pełny przekrój spoin na pewnej wysokości, a nie tylko „łatę” na licu,
usunąć wtórne warstwy zaprawy cementowej, które blokują odparowywanie wilgoci,
sprawdzić, czy woda nie stoi przy przyporze z powodu źle wyprofilowanego terenu lub rynien.
Drobna modyfikacja spadku terenu czy odprowadzenia wody potrafi zdziałać dla szkarpy więcej niż gruby pakiet stalowych kotew wbitych w zniszczoną strefę cokołową.
Różne epoki, różne „języki” przypór – jak nie dać się zwieść pozorom
Gotycki kościół na Mazowszu rzadko jest czystym dokumentem jednej epoki. Przypory bywają nadbudowywane, odcinane, „ubarokowiane” gzymsami, czasem przerabiane na podstawy wieżyczek czy krucht. Z punktu widzenia statyki ważne jest, by rozróżnić:
strefę oryginalną – tę, która faktycznie przejmuje rozpor sklepienia,
strefy nadbudowane – które często dokładają ciężar, ale niewiele wnoszą do sztywności,
strefy osłabione przez wtórne przebicia (schody, wnęki, nisze).
Przykładowo: wydaje się, że masywna, barokowa attyka „dociąża” szkarpę, więc wszystko jest w porządku. Tymczasem jej masa może być posadowiona płytko, na osłabionej strefie cegły, i przy ruchach termicznych działa jak dodatkowa siła zginająca. W takim układzie najbardziej cenna bywa skromna, gotycka strefa przyziemia, niemal schowana w zaroślach czy pod współczesnym chodnikiem.
Projektowanie „po gotycku” we współczesnych realizacjach
Nowe kościoły „na gotyk” powstają dziś z zupełnie innych materiałów: żelbet, stal, ceramiczne pustaki. Zdarza się, że inwestor oczekuje widocznych przypór i szkarp jako „klimatu”, podczas gdy statycznie wszystko przenoszą słupy i ramy ukryte w środku. Taki budynek może wyglądać jak gotycki, ale jego zewnętrzne wsparcia są jedynie fasadą.
Ciekawszym – choć trudniejszym – podejściem jest wykorzystanie współczesnych materiałów do odtworzenia logiki gotyku, a nie tylko jego formy. Zamiast pustych, okładzinowych przypór można:
wprowadzić w nich żelbetowe trzonki przenoszące realne siły z dachu i sklepień,
użyć stalowych ściągów ukrytych w przekroju szkarpy, spiętych ze słupami wewnętrznymi,
zaplanować układ okien tak, by rytm przęseł i przypór się pokrywał, zamiast podporządkowywać wszystko wyłącznie kompozycji elewacji.
Efektem nie musi być wierna kopia katedry sprzed wieków, ale budynek, w którym forma przypory znów ma sens konstrukcyjny. To rzadsza droga, za to z mniejszym ryzykiem, że po kilku dekadach „ozdobne” szkarpy trzeba będzie nagle wzmacniać, bo zaczęły pękać w miejscach, których nikt nie policzył.
Gdzie szukać śladów „prawdziwej pracy” przypór w terenie
Nawet bez aparatu pomiarowego można sporo wyczytać z gotyckich ścian. Na spacerze wokół ceglanego kościoła warto spojrzeć na kilka sygnałów:
pęknięcia schodkowe w spoinach cegieł przy styku ściany i szkarpy – mówią, że przypora „odchodzi” lub ściana się wybocza,
różne szerokości spoin po przeciwległych stronach przypory – znak dawnego osiadania lub przekoszenia,
sztywne, nieprzerwane lico między dwiema przyporami – tam mur zwykle pracuje jako jednolita płyta i dobrze reaguje na rozpor.
Niejedna inwentaryzacja zaczynała się od tego, że ktoś zauważył lekką różnicę w odchyleniu rynny przy jednej przyporze. To wystarczy, by zadać niewygodne pytania o grunt, obciążenia i logikę całej konstrukcji. Gotyk – także ten ceglasty, mazowiecki – nie lubi, gdy traktuje się go jak nieruchomy obrazek. To wciąż działający mechanizm, który reaguje na każdy eksperyment projektanta i wykonawcy.
Najczęściej zadawane pytania (FAQ)
Po co w ogóle stosowano przypory i szkarpy w kościołach gotyckich?
Przypory i szkarpy miały przejąć przede wszystkim siły poziome, czyli rozpor sklepienia i dachu, które „wypychały” ściany na zewnątrz. Wysoka, cienka ściana z dużymi oknami nie była w stanie samodzielnie przeciwstawić się tym siłom, nawet jeśli wykonano ją z bardzo mocnej cegły czy kamienia.
Dzięki systemowi przyporowemu ściana mogła zostać „odchudzona” i pełnić głównie rolę przegrody z dużymi otworami okiennymi, a główne obciążenia były przekazywane na filary i zewnętrzne szkarpy. Innymi słowy – przypory pozwoliły połączyć ambitną formę (światło, wysokość) z twardymi wymaganiami statyki.
Jaka jest różnica między romańskimi grubymi murami a gotyckim systemem przyporowym?
W architekturze romańskiej problem rozporu rozwiązywano „siłowo”: stawiano bardzo grube mury, prawie bez okien. Taki mur pracował głównie na ściskanie, więc dobrze znosił ciężar dachu i sklepienia, ale wnętrze pozostawało niskie, ciemne i stosunkowo ciężkie optycznie.
Gotyk przyjął odwrotną strategię. Zamiast jednego masywnego muru zastosowano układ:
smukłe filary i żebrowe sklepienia wewnątrz,
cienkie, ażurowe ściany z dużymi oknami,
zewnętrzny „ruszt” z przypór i szkarp, który przejmował rozpor.
To nie materiał stał się „mocniejszy”, tylko mądrzej poprowadzono siły – z wnętrza na zewnątrz.

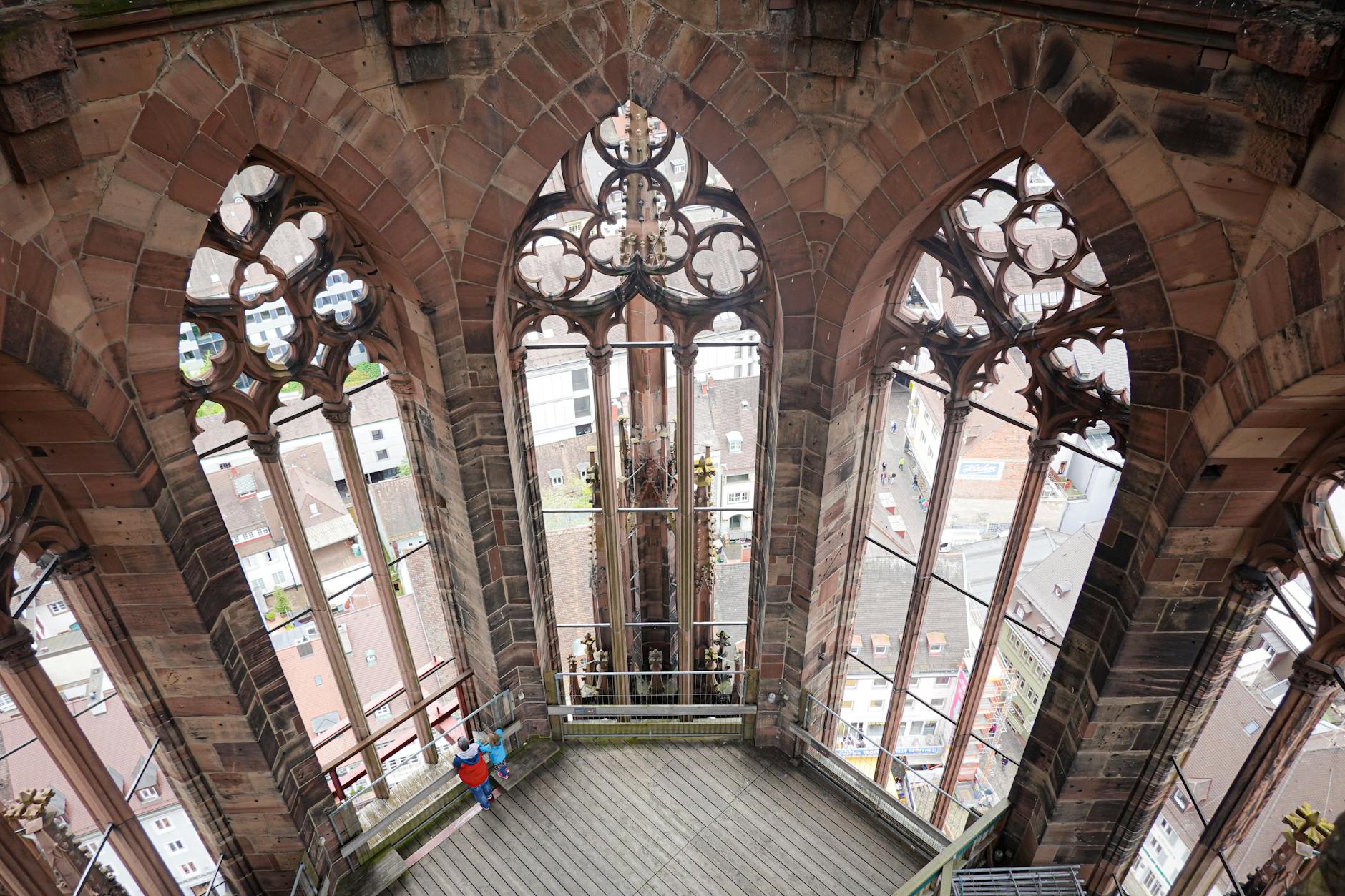

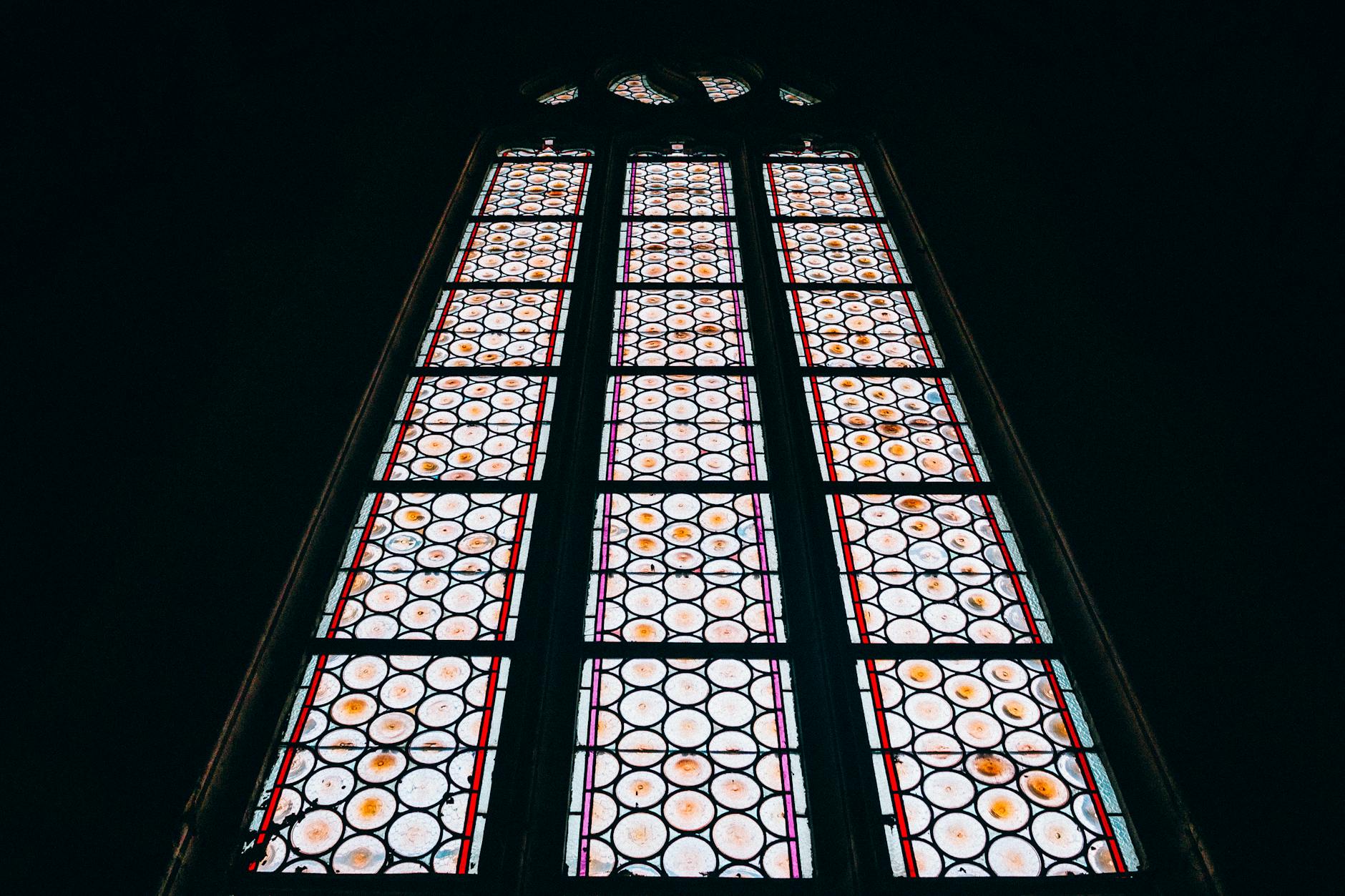

Dlaczego gotyckie kościoły mają tak duże okna i jednocześnie przypory na zewnątrz?
Duże okna znacząco osłabiają ścianę, bo redukują jej przekrój i sztywność. W romańskiej logice statycznej byłby to przepis na katastrofę: cienka ściana z wieloma otworami, dźwigająca ciężkie sklepienie, szybko by popękała i odchyliła się na zewnątrz.
Gotycki system przyporowy pozwolił przenieść główne siły nośne poza ścianę. Ściana przestała być główną podporą, stała się raczej „zasłoną” między przyporami. Dzięki temu można ją było niemal dowolnie perforować oknami, a bezpieczeństwo konstrukcji zależało bardziej od układu filarów, żeber i szkarp niż od grubości muru.
Jak sklepienia (kolebkowe, krzyżowe, krzyżowo-żebrowe) wpływały na kształt przypór?
Sklepienie kolebkowe generuje rozpor równomiernie wzdłuż ściany, więc w praktyce wymusza gruby mur bez większych otworów. Tu przypory niewiele pomogą, bo nacisk „rozlany” jest po całej długości ściany.
Sklepienia krzyżowe i zwłaszcza krzyżowo-żebrowe koncentrują siły w konkretnych punktach – tam, gdzie zbiegają się żebra. To umożliwia ustawienie filarów i przypór dokładnie tam, gdzie siły faktycznie „lądują”. Dlatego gotyckie szkarpy zwykle powtarzają rytm przęseł: stoją tam, gdzie przecinają się żebra sklepienne, a nie „gdzie się da” przy ścianie.
Czy nie wystarczyłoby po prostu budować jeszcze grubszych murów zamiast stosować przypory?
Do pewnego momentu tak właśnie robiono – pogrubiano mury, dokładano drugie warstwy, łatano pęknięcia. Problem w tym, że grubość muru rośnie wtedy szybciej niż jego możliwości: budynek staje się ciężki, drogi i nadal mało odporny na rozpor przy dużych wysokościach i szerokich przęsłach.
Gruby mur działa dobrze przy niższych bryłach z małymi oknami. Gdy tylko pojawia się ambicja wysokiej nawy, szerokich przęseł i dużych otworów, „strategia siłowa” przegrywa z fizyką. Wtedy jedyną racjonalną drogą jest świadome wyprowadzenie sił poza mur, czyli system przyporów i łuków przyporowych.
Jak rozpoznać, że przypory w danym kościele naprawdę „pracują”, a nie są tylko dekoracją?
W wielu późniejszych, neogotyckich realizacjach przypory bywają jedynie ozdobą – cienkimi listewkami przy ścianie, które nie sięgają do kluczowych punktów konstrukcji. W średniowiecznym, funkcjonalnym układzie przypory:
ustawione są rytmicznie, zgodnie z podziałem wnętrza na przęsła,
często łączą się łukami przyporowymi z miejscem, gdzie zbiegają się żebra sklepienne,
mają wyraźną masę i własne fundamenty, a nie tylko formę „naklejki” na ścianę.
Jeśli z zewnątrz da się „czytać” układ sklepień po układzie przypór, to znak, że nie jest to czysta dekoracja, ale realny system konstrukcyjny.
Dlaczego nie stosowano po prostu stalowych ściągów zamiast budować skomplikowany system przypór?
W średniowieczu nie znano nowoczesnej stali konstrukcyjnej, a drewniane ściągi miały ograniczoną wytrzymałość i trwałość. Stosowano je doraźnie – żeby „złapać” rozchodzące się ściany – ale były raczej protezą niż docelowym rozwiązaniem. Z czasem belki gniły, pękały, wymagały wymiany.
System przyporowy jest odpowiednikiem współczesnego „ramienia” czy wspornika zewnętrznego: działa trwale, nie koroduje jak metal, a równocześnie można go było wykonać z tych samych materiałów i tą samą techniką, co resztę kościoła. Dzisiejsze stalowe ściągi sprawdzają się świetnie przy wzmacnianiu istniejących zabytków, ale w średniowieczu nie istniała technologia pozwalająca oprzeć na nich cały system konstrukcyjny wysokiej świątyni.
