Celem domowej instalacji ogrzewania jest połączenie trzech rzeczy: stabilnego komfortu cieplnego, niskich rachunków oraz bezproblemowego przejścia przez wszystkie odbiory i kontrole. Żeby to osiągnąć, potrzebny jest plan, a nie przypadkowy zestaw urządzeń.
Określenie priorytetów: komfort, koszty, niezawodność, ekologia
Na początku warto jasno nazwać priorytety. Inaczej planuje się instalację dla kogoś, kto pracuje zdalnie i przebywa w domu cały dzień, a inaczej dla osoby wracającej wieczorem na kilka godzin.
Najczęstsze priorytety to:
komfort cieplny – równomierna temperatura, brak przeciągów, brak “sauny” przy grzejniku i chłodu przy oknie;
koszty eksploatacji – niski rachunek roczny, a nie tylko tanie urządzenie na starcie;
niezawodność – dostęp do serwisu, części, możliwość pracy awaryjnej;
ekologia – niska emisja, współpraca z fotowoltaiką, zgodność z lokalnymi uchwałami antysmogowymi.
Te cele często się uzupełniają, ale czasem trzeba świadomie wybrać kompromis, np. nieco wyższy koszt inwestycji w zamian za tańszą eksploatację.
Nowy dom a modernizacja istniejącego budynku
W nowym domu łatwiej zbudować energooszczędną instalację grzewczą, bo można od zera zaprojektować układ pomieszczeń, izolację, sposób prowadzenia rur i kanałów oraz kotłownię. Projektant może dobrać ogrzewanie pod konkretną bryłę i przegrody.
Przy modernizacji starego budynku ograniczenia są większe:
istniejące kominy i kanały wentylacyjne,
średnice i przebieg starych rur,
brak miejsca na nową kotłownię czy bufor,
stare okna, słaba izolacja, nieszczelna stolarka.
Dlatego przy modernizacji często największe oszczędności daje nie sama wymiana kotła, ale połączenie jej z dociepleniem, wymianą okien i uporządkowaniem wentylacji.
Dlaczego ogrzewanie planuje się równolegle z projektem architektonicznym
Łączenie projektu architektonicznego z projektem instalacji ogrzewania pozwala uniknąć kosztownych przeróbek. Dobrym przykładem jest wysokość posadzek: jeśli projektant konstrukcji nie wie, że planujesz ogrzewanie podłogowe w całym domu, może zabraknąć miejsca na izolację i rury.
Tak samo układ pomieszczeń: kuchnia otwarta na salon, duże przeszklenia, wysokość do kalenicy – to wszystko silnie wpływa na zapotrzebowanie na ciepło i na to, gdzie można poprowadzić piony, rozdzielacze i kominy.
Duże oszczędności daje wcześniejsze zaplanowanie:
położenia kotłowni i miejsca na zasobnik c.w.u./bufor,
stref grzewczych (dzień/noc),
przejść instalacyjnych przez stropy i ściany,
kompatybilności z rekuperacją i fotowoltaiką.
Rola projektanta instalacji i kiedy jego udział jest obowiązkowy
Przy budowie nowego domu jednorodzinnego projekt instalacji ogrzewania jest częścią projektu budowlanego. W praktyce załącza się go do projektu branży sanitarnej. W wielu gminach bez tego branżowego opracowania nie przejdzie się przez procedurę pozwolenia na budowę.
Projektant instalacji:
wykonuje obliczenia zapotrzebowania na ciepło (OZC),
dobiera moc źródła ciepła i grzejników / pętli podłogówki,
dobiera sposób odprowadzania spalin i powietrza do spalania,
przygotowuje schematy do późniejszego serwisu i modernizacji.
Przy większych modernizacjach, przebudowie kotłowni czy zmianie rodzaju paliwa udział projektanta również bywa wymagany przepisami lub przez zakład gazowy/kominiarski. Pozwala też ograniczyć błędy, które ujawniają się dopiero w czasie pierwszej zimy.
Konsekwencje złego planu ogrzewania
Źle zaprojektowana instalacja grzewcza szybko przypomina o sobie: pomieszczenia przegrzewają się, inne są permanentnie niedogrzane, rachunki rosną, a serwisant rozkłada ręce, bo układ od początku był przewymiarowany albo źle zrównoważony.
Typowe efekty złego planu to:
konieczność pracy kotła na bardzo wysokiej temperaturze (spadek sprawności),
krótkie cykle załączania źródła ciepła, szczególnie pompy ciepła i kotłów gazowych,
przegrzewanie klatki schodowej i salonu przy jednoczesnym chłodzie w sypialniach,
problemy z odbiorem kominiarskim i nadzoru budowlanego.
Naprawa takich błędów po wykonaniu wykończenia często oznacza kucie ścian i podłóg. Lepiej dopracować projekt na etapie kartki papieru.
Podstawy: bilans cieplny budynku i zapotrzebowanie na moc
Energooszczędna instalacja ogrzewania zaczyna się od liczb: zapotrzebowania na ciepło i wymaganej mocy grzewczej. Bez nich dobór kotła, pompy ciepła czy grzejników to zgadywanie.
Zapotrzebowanie na ciepło vs. moc grzewcza
Zapotrzebowanie na ciepło wyraża się zwykle w kWh/(m²·rok). Informuje, ile energii cieplnej rocznie zużyje budynek przy założonym standardzie użytkowania i klimacie. Im niższa wartość, tym budynek bardziej energooszczędny.
Moc grzewcza (kW) to maksymalna moc, jaką musi dostarczyć instalacja w najzimniejszy dzień, żeby utrzymać zadaną temperaturę wewnątrz. Od niej zależy dobór źródła ciepła i wielkości grzejników/pętli podłogowych.
Te dwa parametry są powiązane, ale nie można ich mylić: dom może mieć niskie roczne zużycie energii (np. dobra izolacja), ale wymagać stosunkowo dużej mocy szczytowej, jeśli ma duże przeszklenia i jest położony w chłodniejszej strefie klimatycznej.
Wpływ izolacji, mostków termicznych, okien i wentylacji
Straty ciepła budynku wynikają z kilku głównych elementów:
przegrody zewnętrzne – ściany, dach, podłoga na gruncie; im niższy współczynnik U, tym mniej strat,
okna i drzwi – nie tylko U okna, ale też szczelność i wielkość przeszkleń,
wentylacja – grawitacyjna lub mechaniczna; przy grawitacyjnej straty są zwykle większe,
infiltracja powietrza – nieszczelności w oknach, drzwiach, połączeniach ścian.
W praktyce często opłaca się dołożyć kilka centymetrów izolacji i poprawić detale wykonania, zamiast inwestować w droższe, przewymiarowane źródło ciepła. Szczególnie w nowych domach, gdzie łatwo to uwzględnić od razu.
OZC i audyt energetyczny zamiast szacowania “na oko”
Rzetelne zaplanowanie domowej instalacji ogrzewania wymaga obliczeń cieplnych. W Polsce korzysta się z:
OZC (obliczeniowe zapotrzebowanie na ciepło) – liczony w specjalistycznym programie dla konkretnego budynku,
audyty energetyczne – przy modernizacji starszych domów, szczególnie gdy planowana jest kompleksowa termomodernizacja.
Szacowanie “na oko” typu “100 W na metr kwadratowy” prowadzi do przewymiarowania źródła ciepła albo odwrotnie – jego niedoboru. Oba warianty są niekorzystne. Przewymiarowany kocioł lub pompa ciepła pracuje w krótkich cyklach, ma niższą sprawność i szybciej się zużywa.
Na etapie projektowania dobrze sięgnąć po źródła branżowe, takie jak praktyczne wskazówki: budownictwo, które zbierają doświadczenia z różnych inwestycji i pozwalają uniknąć podstawowych błędów.
W audycie lub OZC otrzymuje się nie tylko wartość roczną, ale też straty przypisane do poszczególnych przegród i kondygnacji. To ułatwia decyzję, czy lepiej dołożyć izolacji, wymienić okna, czy po prostu dobrać bardziej efektywne źródło ciepła.
Jak korzystać z wyniku OZC przy doborze mocy i instalacji
Na podstawie OZC projektant określa moc potrzebną dla całego budynku oraz dla poszczególnych pomieszczeń. To z kolei przekłada się na:
moc źródła ciepła (kocioł, pompa, kocioł na biomasę),
dobór wielkości grzejników lub gęstości rur ogrzewania podłogowego,
wymagane temperatury zasilania i powrotu w instalacji,
potrzebę bufora ciepła lub sprzęgła hydraulicznego.
Dzięki temu łatwiej dobrać standardowe urządzenie z katalogu producenta, które nie będzie ani za duże, ani za małe. Wynik OZC przydaje się też później przy wyborze mocy przyłączeniowej dla prądu (np. pod kątem pompy ciepła) lub gazu.
Dom słabo ocieplony kontra dom energooszczędny
W starszych, nieocieplonych domach zapotrzebowanie na ciepło bywa kilkukrotnie wyższe niż w nowym budynku energooszczędnym. W praktyce oznacza to:
konieczność stosowania znacznie większych grzejników lub wyższych temperatur zasilania,
większy kocioł lub pompę ciepła, co podnosi koszt inwestycji,
dużo wyższe koszty eksploatacji – szczególnie przy ogrzewaniu elektrycznym lub gazowym.
W domu o niskim zapotrzebowaniu na ciepło łatwo pracować z niską temperaturą zasilania (np. 30–35°C), co bardzo podnosi sprawność pomp ciepła i kotłów kondensacyjnych. To fundamentalna różnica przy planowaniu nowej instalacji ogrzewania.
Wymagania prawne i normy, które trzeba znać
Nawet najlepszy technicznie projekt instalacji grzewczej może zostać zablokowany, jeśli nie spełnia aktualnych przepisów. Ogrzewanie to nie tylko kwestia wygody i rachunków, ale też prawa budowlanego, warunków technicznych i lokalnych uchwał.
Wymagania WT: EP, izolacyjność i szczelność budynku
Warunki techniczne (WT) określają minimalne wymagania dla budynków, m.in. w zakresie:
współczynnika EP – rocznego zapotrzebowania na nieodnawialną energię pierwotną,
izolacyjności przegród – maksymalne wartości współczynnika U dla ścian, dachu, podłogi, okien,
szczelności powietrznej – szczególnie istotnej przy wentylacji mechanicznej.
EP zależy m.in. od rodzaju zastosowanego źródła ciepła. Pompy ciepła i systemy oparte na OZE mają znacznie korzystniejsze przeliczniki niż kotły na paliwa kopalne. Dlatego przy projektowaniu nowego domu często od razu odrzuca się niektóre rodzaje kotłów na paliwa stałe, bo z nimi trudniej spełnić wymagania EP.
Ograniczenia dla kotłów na paliwa stałe i uchwały antysmogowe
W wielu województwach obowiązują uchwały antysmogowe, które:
zakazują montażu kotłów bezklasowych i o klasie niższej niż 5 (wg normy PN-EN 303-5),
często ograniczają możliwość montażu kominków i pieców na paliwo stałe jako podstawowego źródła ciepła.
Przed planowaniem kotła na biomasę, kominka z płaszczem wodnym czy kotła węglowego trzeba sprawdzić lokalne przepisy. Tam, gdzie uchwała antysmogowa jest restrykcyjna, najczęściej pozostaje gaz, pompa ciepła lub elektryczne ogrzewanie niskotemperaturowe.
Pozwolenia i zgłoszenia przy modernizacji instalacji grzewczej
Przy modernizacji instalacji c.o. trzeba sprawdzić, czy planowane prace nie wymagają formalnego zgłoszenia lub pozwolenia. Istotna jest skala zmian:
wymiana kotła na taki sam rodzaj paliwa w istniejącym kominie – często wystarcza zgłoszenie,
zmiana paliwa (np. z węgla na gaz), przebudowa kominów lub konstrukcji – zwykle wymaga już projektu i pozwolenia,
przebudowa poddasza z nowymi grzejnikami i dodatkowymi łazienkami – może wiązać się z koniecznością dostosowania instalacji i układu wentylacji.
Przy źródłach ciepła spalających paliwo kluczowe są trzy elementy: prawidłowy komin, zapewniony dopływ powietrza do spalania oraz sprawna wentylacja pomieszczenia.
komin musi być dostosowany do rodzaju kotła (spaliny suche/mokre, temperatura, podciśnienie/nadciśnienie),
powietrze do spalania nie może być odcinane przez zbyt szczelne okna i drzwi,
wentylacja kotłowni powinna być niezależna od działania wentylatorów mechanicznych w domu.
Dla kotłów kondensacyjnych i większości powietrznych pomp ciepła stosuje się systemy powietrzno‑spalinowe z tworzywa lub stali kwasoodpornej, prowadzone w szachcie lub po elewacji. Kotły na biomasę wymagają zwykle komina o odporności na wysoką temperaturę i smołę, z odpowiednim przekrojem.
Przeróbki kominów “po kosztach” kończą się często problemami przy odbiorze kominiarskim, ciągiem wstecznym i ryzykiem zatrucia tlenkiem węgla. Bez opinii kominiarza nie ma sensu kupować kotła czy kominka.
Wymogi akustyczne i usytuowanie pomp ciepła
Pompa ciepła, szczególnie powietrzna, generuje hałas. Obowiązują limity poziomu dźwięku na granicy działki, a sąsiedzi coraz częściej dochodzą swoich praw.
Przy planowaniu jednostki zewnętrznej trzeba brać pod uwagę:
minimalne odległości od granicy działki i okien sąsiadów,
zastosowanie ekranów akustycznych lub odpowiedniego ustawienia urządzenia,
prowadzenie rur chłodniczych tak, by nie przenosiły drgań do wnętrza domu.
Dobry projekt uwzględnia hałas nocny i tryb cichszej pracy, jeśli otoczenie jest gęsto zabudowane. Lepiej czasem wydłużyć przewody i ustawić jednostkę dalej od tarasu niż później walczyć z uciążliwością.

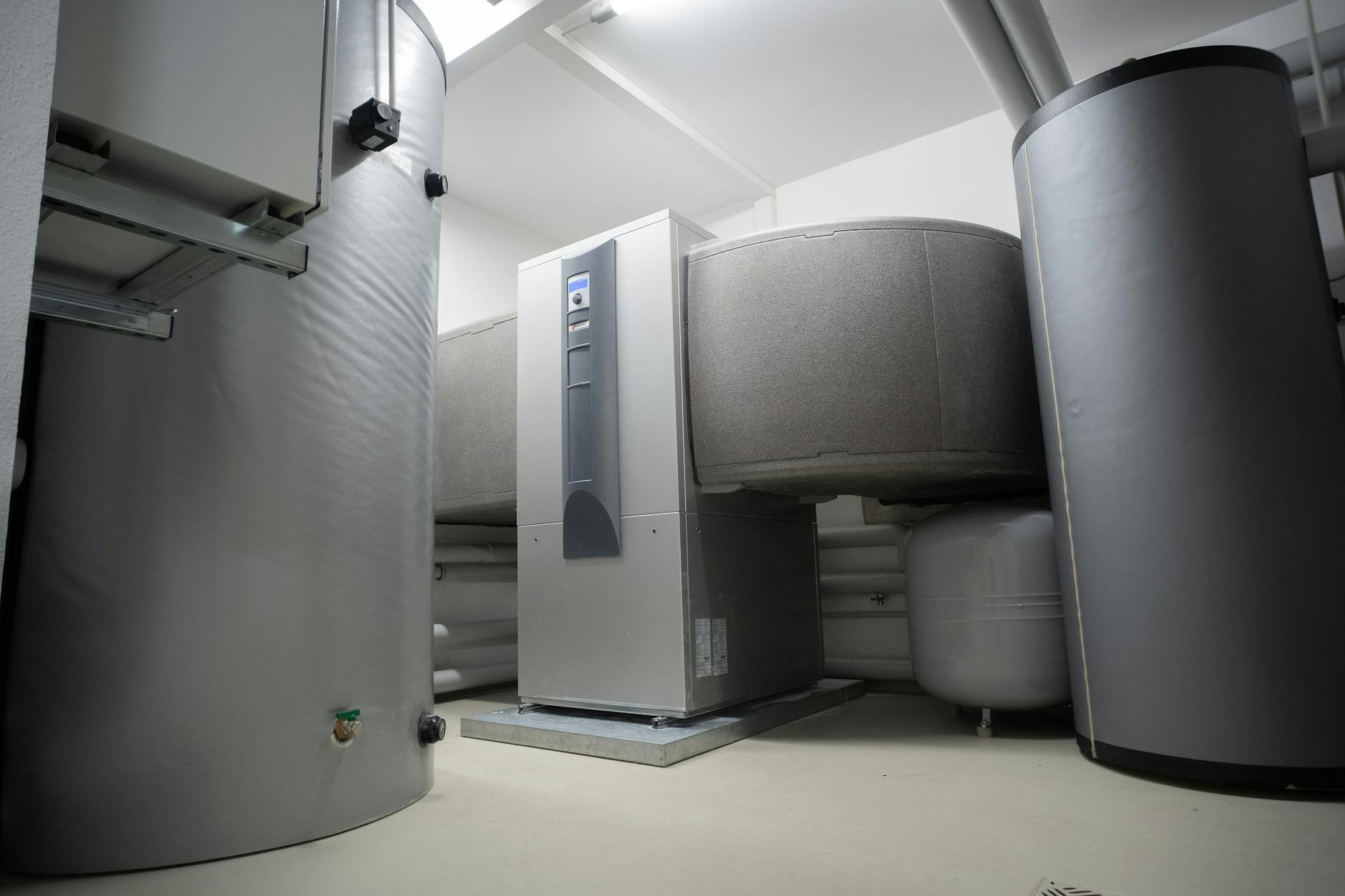

Źródło: Pexels | Autor: alpha innotec
Wybór źródła ciepła – przegląd opcji z perspektywy energooszczędności
Źródło ciepła ma największy wpływ na koszty eksploatacji, wymagania formalne i komfort użytkowania. Energooszczędność nie wynika tylko ze sprawności urządzenia, ale też z dopasowania do budynku i instalacji.
Pompy ciepła: powietrzne i gruntowe
Pompy ciepła dobrze współpracują z instalacjami niskotemperaturowymi. Im niższa temperatura zasilania, tym wyższa efektywność sezonowa.
Najpopularniejsze są:
powietrzne pompy ciepła – prosty montaż, brak dolnego źródła w gruncie, mniejszy koszt początkowy, ale wydajność spada wraz ze spadkiem temperatury zewnętrznej,
gruntowe pompy ciepła – wyższy koszt wykonania dolnego źródła, za to stabilne parametry, wysoka efektywność w mrozie, zwykle niższe rachunki przy dobrze zaprojektowanej instalacji.
W domach modernizowanych często stosuje się pompy powietrzne w układach mieszanych z istniejącymi grzejnikami, ale wtedy kluczowa jest optymalizacja temperatur zasilania i ewentualna wymiana części grzejników na większe.
W nowym domu dobrze jest od razu zaplanować ogrzewanie podłogowe lub ścienne i niską temperaturę pracy, bo to pozwala zejść z mocą pompy i skrócić czas jej zwrotu.
Kotły gazowe kondensacyjne
Kocioł kondensacyjny osiąga wysoką sprawność wtedy, gdy temperatura powrotu jest niska, a praca możliwie ciągła. To oznacza konieczność dobrze dobranych grzejników lub ogrzewania płaszczyznowego.
Przy planowaniu trzeba uwzględnić:
dostępność przyłącza gazu lub miejsce na zbiornik LPG,
możliwość wyprowadzenia przewodu powietrzno‑spalinowego,
strefy zabudowy, gdzie lokalne plany lub uchwały antysmogowe ograniczają stosowanie gazu.
Kotły gazowe są wygodne i łatwe w regulacji, ale ich przyszła opłacalność zależy od cen gazu i polityki klimatycznej. W nowym domu często łączy się je z fotowoltaiką i automatyką, co pozwala ograniczyć zużycie.
Źródła na biomasę: pellet, drewno, kominki
Biomasa nadal bywa atrakcyjna przy braku gazu i ograniczonym dostępie do taniego prądu. Trzeba jednak rozdzielić dwa zastosowania: źródło podstawowe i dodatkowe dogrzewanie.
Jako główne źródło ciepła stosuje się najczęściej:
kotły na pellet – z automatycznym podawaniem, wymagają miejsca na magazyn paliwa,
kotły zgazowujące drewno – wysoka sprawność, ale wymagają bufora ciepła i bardziej świadomej obsługi.
Kominek z płaszczem wodnym czy koza z płaszczem w nowym budynku są coraz rzadziej akceptowane jako podstawowe źródło ciepła. Często pełnią raczej rolę awaryjną i rekreacyjną, zwłaszcza tam, gdzie przepisy ograniczają emisję pyłów.
Przy biomasie trzeba też liczyć się z regularnym czyszczeniem, koniecznością kontroli sadzy i popiołu oraz wymogami przeciwpożarowymi dla kotłowni.
Elektryczne ogrzewanie niskotemperaturowe
Ogrzewanie elektryczne (kable, maty, folie, grzejniki konwektorowe) jest proste w montażu, ale przy dzisiejszych cenach prądu rzadko opłacalne bez wsparcia OZE i bardzo dobrego ocieplenia.
Sprawdza się głównie:
w małych, bardzo ciepłych domach o niskim zapotrzebowaniu na moc,
jako uzupełnienie – np. elektryczne ogrzewanie podłogowe w łazienkach,
w budynkach z dużą instalacją PV i dobrze dobranym magazynem energii lub z taryfą dynamiczną.
Przy planowaniu ogrzewania elektrycznego trzeba zadbać o odpowiednią moc przyłączeniową i przekroje przewodów. Dom modernizowany, ze starą instalacją elektryczną, często wymaga gruntownej przebudowy rozdzielnicy.
Systemy hybrydowe i współpraca z fotowoltaiką
Coraz częściej stosuje się układy łączące dwa źródła ciepła, np. pompę ciepła z kotłem gazowym lub biomasą. Umożliwia to optymalizację kosztów w zależności od temperatury zewnętrznej i dostępności paliwa.
Typowy przykład to:
pompa ciepła pracująca przy temperaturach powyżej kilku stopni na plusie,
kocioł gazowy lub pelletowy przejmujący funkcję źródła szczytowego w mrozy.
Instalacja PV dobrze współpracuje z pompą ciepła, bo część produkcji można zużyć na podgrzewanie wody lub ładowanie bufora w tańszych godzinach. Wymagana jest jednak automatyka, która potrafi reagować na sygnały z falownika lub taryfy.
Dobór i projekt instalacji: grzejniki, podłogówka, mieszane układy
Źródło ciepła jest tak dobre, jak instalacja, do której je podłączono. Odpowiedni dobór grzejników, pętli podłogowych i średnic rur decyduje o komforcie i stabilności pracy całego systemu.
Ogrzewanie grzejnikowe – kiedy ma sens
Grzejniki sprawdzają się szczególnie w modernizowanych domach, gdzie wymiana całej posadzki byłaby zbyt kosztowna. Mogą też być dobrym wyborem w pomieszczeniach o mniejszej powierzchni.
Przy dobrze ocieplonym domu i pompie ciepła stosuje się tzw. grzejniki niskotemperaturowe, o większej powierzchni, zaprojektowane na niższe parametry zasilania (np. 45/35°C). Wymagają dokładnego doboru na podstawie mocy z OZC dla każdego pomieszczenia.
Należy unikać typowego błędu z “dokładaniem żeber na zapas”, bo przewymiarowane grzejniki przy źle ustawionych zaworach powodują przegrzewanie części pomieszczeń i rozjechaną regulację całej instalacji.
Podłogówka daje równomierny rozkład temperatur i dobrze współpracuje z pompą ciepła oraz kotłem kondensacyjnym. Daje też sporą swobodę aranżacji wnętrz, bo eliminuje widoczne grzejniki.
rozstaw rur i długość pętli – zbyt długie powodują duże spadki temperatury i problemy z regulacją,
podział na strefy grzewcze, np. rozdzielacze na każdej kondygnacji,
dodatkowe zasilanie w strefach przy dużych przeszkleniach (tzw. pola brzegowe).
W domu dobrze ocieplonym ogrzewanie podłogowe można projektować na bardzo niską temperaturę zasilania, co od razu poprawia efektywność źródła ciepła. W budynkach starszych, częściowo modernizowanych, często stosuje się podłogówkę tylko na parterze, a na piętrze pozostawia się grzejniki.
Układy mieszane: grzejniki + podłogówka
Połączenie podłogówki z grzejnikami jest dziś standardem, ale wymaga przemyślanej hydrauliki. Zazwyczaj pracują one na różnych temperaturach zasilania, więc konieczna jest grupa mieszająca lub odpowiednia automatyka na rozdzielaczu.
Prosty schemat to:
główne źródło ciepła podające wodę na zasilanie grzejników,
rozdzielacz podłogowy z zaworem mieszającym, który obniża temperaturę do poziomu bezpiecznego dla posadzki,
osobne obiegi z pompami dla podłogówki i dla grzejników, albo pompa główna i zawory regulacyjne.
Brak rozdzielenia parametrów skutkuje przegrzewaniem podłogi lub niedogrzewaniem grzejników. Dlatego przy układach mieszanych dobrze jest mieć projekt z jasno rozrysowanym schematem hydraulicznym, a nie tylko “mapkę” z rozmieszczeniem rur.
Rozmieszczenie i hydraulika: piony, rozdzielacze, średnice rur
Instalacja może być prowadzona klasycznie, z pionami i poziomami, albo w systemie rozdzielaczowym, gdzie każdy grzejnik lub pętla podłogowa ma swoje dwa przewody odchodzące od rozdzielacza.
System rozdzielaczowy jest bardziej przejrzysty i łatwiejszy w regulacji, szczególnie w domach jednorodzinnych. Pozwala też na późniejsze modyfikacje bez kucia całych pionów.
Przy doborze średnic rur dąży się do:
ograniczenia prędkości przepływu (szum w instalacji),
ograniczenia spadków ciśnienia, by nie wymagać zbyt mocnych pomp obiegowych,
zachowania równowagi między długościami obiegów.
W praktyce dobra instalacja to taka, która po włączeniu pracuje cicho i reaguje na zmiany nastaw bez “gulgotań” i przegrzewania części pomieszczeń. To kwestia średnic, odpowietrzenia i poprawnie ustawionych zaworów regulacyjnych.
Bufor ciepła i sprzęgło hydrauliczne
Przy niektórych źródłach ciepła, szczególnie kotłach na biomasę i układach hybrydowych, nie obędzie się bez bufora ciepła. Z kolei przy większych instalacjach lub wielu obiegach grzewczych przydaje się sprzęgło hydrauliczne.
Bufor:
stabilizuje pracę źródła ciepła, ogranicza liczbę załączeń,
pozwala lepiej wykorzystać tanią energię (np. w nocy),
ułatwia współpracę kilku źródeł.
Sprzęgło hydrauliczne oddziela obieg źródła ciepła od obiegu grzewczego. Pozwala każdej pompie obiegowej “pracować na siebie”, bez wzajemnego zakłócania przepływów. Unika się w ten sposób problemów z niedogrzanymi obwodami przy kilku rozdzielaczach i różnych parametrach pracy.
Automatyka, sterowanie i regulacja – klucz do niskich rachunków
Nawet idealnie dobrane urządzenia i instalacja nie będą pracować oszczędnie bez sensownego sterowania. Automatyka ma utrzymać komfort przy minimalnym zużyciu energii, a nie tylko włączać i wyłączać kocioł czy pompę.
Regulacja pogodowa i krzywa grzewcza
Regulator pogodowy dostosowuje temperaturę zasilania instalacji do temperatury zewnętrznej. Gdy na dworze jest cieplej, woda w obiegu ma niższą temperaturę; gdy jest mróz – wyższą. Podstawą jest dobrze ustawiona krzywa grzewcza.
Ustawianie krzywej polega na obserwacji:
jeśli w mrozy jest za chłodno – krzywą trzeba podnieść,
jeśli przy dodatnich temperaturach jest za ciepło – krzywą trzeba obniżyć,
jeśli jest za gorąco tylko w części pomieszczeń – zwykle winna jest regulacja przepływów, a nie sama krzywa.
Dobra krzywa grzewcza ogranicza częste załączanie źródła ciepła, poprawia komfort i zmniejsza wahania temperatury w domu. W pompach ciepła ma bezpośredni wpływ na efektywność sezonową.
Strefy grzewcze i termostaty pokojowe
Podział domu na strefy grzewcze pozwala ograniczyć przegrzewanie i grzanie tam, gdzie nikt nie przebywa. Typowo osobno steruje się parter, piętro, strefę dzienną i sypialnie.
Termostaty pokojowe nie powinny bezpośrednio „odcinać” źródła ciepła. Lepiej, gdy sterują zaworami na rozdzielaczu lub siłownikami na pętlach, a kocioł czy pompa pracują według regulacji pogodowej i sygnału z nadrzędnego regulatora.
W praktyce dobrze działa układ, w którym:
regulator główny steruje temperaturą zasilania w oparciu o krzywą grzewczą,
termostaty w pomieszczeniach tylko korygują dopływ ciepła w ramach danej strefy,
w żadnym pomieszczeniu nie „przykręca się” wszystkich obiegów do zera – zawsze pozostaje minimalny przepływ dla stabilnej pracy źródła.
Histereza, bezwładność i „przegrzewanie po wyłączeniu”
System grzewczy nie reaguje natychmiast. Podłogówka ma dużą bezwładność, cienkie grzejniki – mniejszą, ale też nie zerową.
Jeżeli termostat ustawiony jest zbyt „ciasno” (mała histereza), pojawia się efekt: częste załączanie, krótkie cykle, a mimo to pomieszczenie chwilami jest zbyt ciepłe. Wynika to z ciepła zmagazynowanego w podłodze czy grzejnikach.
Regulatory z funkcją adaptacji uczą się reakcji budynku. Potrafią wcześniej wyłączyć dopływ ciepła, by temperatura nie zdążyła przekroczyć zadanej. Przy pompach ciepła i kotłach kondensacyjnych ma to wymierny wpływ na zużycie energii.
Programowanie czasowe i obniżenia temperatury
Przy programowaniu czasowym nie chodzi o codzienne „wchodzenie w menu”, tylko o kilka stałych schematów – dzień roboczy, weekend, urlop.
Przy budynkach dobrze ocieplonych zbyt agresywne obniżenia nocne często się nie opłacają. Budynek wychładza się wolno, a późniejsze dogrzanie podniesioną temperaturą zasilania może zjeść oszczędność.
Rozsądny kompromis to niewielkie obniżenie (np. 1–2°C) w sypialniach nocą i w częściach dziennych w godzinach dłuższej nieobecności. W domach z podłogówką lepiej pracować stabilnie, z małymi wahaniami niż wyłączać i włączać system „na twardo”.
Integracja z wentylacją mechaniczną i rekuperacją
Wentylacja mechaniczna z odzyskiem ciepła zmniejsza straty, ale wymaga skoordynowania z ogrzewaniem. Zbyt ciepłe powietrze nawiewane do przegrzanych pomieszczeń powoduje dyskomfort i niepotrzebne zużycie energii.
Jeżeli rekuperator ma nagrzewnicę wodną, należy ją traktować jako osobny obieg z własną regulacją i ograniczeniem temperatury. Nie powinna „kraść” mocy z obwodów grzejnikowych przy niskich temperaturach zewnętrznych.
Dobrze działa proste sprzężenie: przy intensywnym wietrzeniu mechanicznym (tryb „impreza”, „kominek”) automatyka czasowo podnosi temperaturę zasilania lub utrzymuje wyższą moc źródła, aby skompensować dodatkowe straty.
Sterowanie zdalne i systemy „smart home”
Zdalne sterowanie ogrzewaniem ma sens, jeśli pozwala na realne korekty, a nie tylko „zabawę aplikacją”. Najprostszy i zwykle wystarczający scenariusz to zmiana trybu: normalny, obniżony, urlopowy.
W systemach „smart home” przydaje się integracja z czujnikami otwarcia okien i czujnikami obecności. Krótkie wyłączenie ogrzewania przy szeroko otwartym oknie w salonie jest rozsądne, ale permanentne „ganianie” termostatów przy każdym ruchu domowników nie ma sensu.
W praktyce im prostsze reguły, tym system stabilniej pracuje. Zbyt rozbudowane scenariusze często kończą się ręcznym „przestawianiem” wszystkiego na stałe nastawy.
Balansowanie i regulacja hydrauliczna instalacji
Bez zrównoważenia hydraulicznego żadna automatyka nie pomoże. Część grzejników będzie gorąca, inne letnie, choć źródło ciepła pracuje poprawnie.
Regulacja polega na ustawieniu odpowiednich przepływów przez poszczególne obiegi: albo na zaworach powrotnych grzejników, albo na rotametrach na rozdzielaczach podłogowych, albo na zaworach regulacyjnych w pionach.
Skuteczna metoda:
ustalić docelowe przepływy na podstawie projektu lub mocy obiegów,
zacząć od najbardziej oddalonych grzejników/pętli i stopniowo „przykręcać” bliższe,
po kilku godzinach sprawdzić temperatury w pomieszczeniach i wprowadzić małe korekty.
W domach, gdzie nie ma projektu, czasem trzeba metodą prób i błędów dojść do ustawień, które dają sensowny rozkład temperatur. To jednorazowa praca, po której nie trzeba już codziennie „kręcić” zaworami.
Pompy obiegowe i ich regulacja
Nowe pompy obiegowe są zwykle elektroniczne, z regulacją stałociśnieniową lub proporcjonalną. W typowym domu nie ma potrzeby pracy na maksymalnej mocy.
Jeżeli przy częściowo zamkniętych zaworach pojawia się szum w instalacji, to sygnał, że pompa pracuje zbyt „agresywnie”. Zmniejszenie biegu lub przejście na tryb proporcjonalny często rozwiązuje problem bez dalszych ingerencji.
W układach z wieloma obiegami (kilka rozdzielaczy, osobne obiegi grzejnikowe) czasem konieczne jest zastosowanie osobnych pomp dla poszczególnych sekcji albo sprzęgła hydraulicznego. Pozwala to uniknąć sytuacji, w której jedna mocna pompa „rozjeżdża” przepływy w całym systemie.
Bezpieczeństwo instalacji i zabezpieczenia przed przegrzaniem
Każda instalacja wodna musi mieć odpowiednio dobrane naczynie wzbiorcze (otwarte lub przeponowe) i zawory bezpieczeństwa. Ich zadaniem jest przejęcie wzrostu objętości wody i zabezpieczenie przed zbyt wysokim ciśnieniem.
Przy kotłach na paliwo stałe dopuszcza się tylko określone sposoby podłączenia do instalacji zamkniętej (wymiennik, specjalne zabezpieczenia termiczne). Błędne połączenia grożą przegrzaniem i uszkodzeniem kotła, a w skrajnych przypadkach – rozerwaniem instalacji.
Źródła ciepła z wbudowanymi zabezpieczeniami (pompy ciepła, kotły kondensacyjne) również wymagają poprawnego montażu zaworów odcinających, filtrów i odpowietrzników. Niedrożny filtr na powrocie czy brak automatycznego odpowietrznika potrafi unieruchomić cały system w środku sezonu.
Ochrona powrotu i praca niskotemperaturowa
Niektóre źródła ciepła, szczególnie kotły na biomasę i stalowe kotły gazowe starego typu, wymagają zabezpieczenia minimalnej temperatury powrotu. Praca zbyt niską temperaturą powoduje korozję niskotemperaturową i skrócenie żywotności urządzenia.
Stosuje się wtedy zawory mieszające lub specjalne zawory temperaturowe na krótkim obiegu kotła. Dopiero po osiągnięciu bezpiecznej temperatury woda kierowana jest na instalację.
Przy pompach ciepła i kotłach kondensacyjnych sytuacja jest odwrotna: im niższa temperatura powrotu, tym wyższa efektywność. Projektując instalację, trzeba wyraźnie rozróżniać te dwa światy i nie kopiować schematów „z internetu” bez zrozumienia, do jakiego źródła są przeznaczone.
Konserwacja i przeglądy a sprawność energetyczna
Ogrzewanie to nie tylko projekt i montaż. Brak serwisu obniża sprawność i skraca żywotność urządzeń.
Przy kotłach gazowych i pompach ciepła wymagane są okresowe przeglądy. Obejmują m.in. czyszczenie wymienników, kontrolę szczelności i parametrów spalania lub pracy sprężarki. Zanieczyszczony wymiennik czy źle ustawiony palnik oznacza wyższe zużycie paliwa przy tej samej ilości ciepła.
Instalacje wodne wymagają:
kontroli ciśnienia w instalacji i w naczyniu przeponowym,
sprawdzenia pracy zaworów bezpieczeństwa i odpowietrzników,
okresowego odpowietrzenia najwyższych punktów instalacji,
kontroli filtrów siatkowych przed źródłem ciepła i rozdzielaczami.
W starszych budynkach, gdzie woda w instalacji była wielokrotnie uzupełniana, pojawia się osad i korozja. Czasem konieczne jest płukanie instalacji i zastosowanie inhibitorów korozji, szczególnie przy nowym, wrażliwym źródle ciepła podłączanym do starej instalacji.
Modernizacja istniejącej instalacji krok po kroku
Nie każdy dom nadaje się od razu do pełnej wymiany ogrzewania. Często modernizację prowadzi się etapami, łącząc stare elementy z nowymi.
Bezpieczna kolejność prac to:
uzupełnienie izolacji termicznej przegród i wymiana okien,
sprawdzenie stanu obecnej instalacji (szczelność, korozja, średnice rur),
wymiana źródła ciepła na bardziej efektywne przy pozostawieniu części instalacji,
późniejsze dołożenie podłogówki, nowych grzejników lub rozdzielaczy.
Przykład z praktyki: w domu z żeliwnymi grzejnikami podłączono nowy kocioł kondensacyjny, zachowując starą instalację pionową. Po dwóch sezonach, gdy właściciel zdecydował się na remont parteru, dołożono tam podłogówkę z grupą mieszającą, zostawiając na piętrze grzejniki. Dzięki temu większość prac hydraulicznych wykonano etapami, bez wyłączania domu z użytkowania na kilka tygodni.
Dokumentacja powykonawcza i przyszłe zmiany
Po zakończeniu prac dobrze mieć prosty schemat instalacji z zaznaczonymi głównymi elementami: rozdzielaczami, zaworami odcinającymi, pompami, sprzęgłem, buforem. Nie chodzi o rozbudowany projekt, lecz rysunek ułatwiający przyszłe serwisy.
Przyda się też tabelka z nastawami: przepływy na rozdzielaczach, ustawienia zaworów mieszających, biegi pomp. Dzięki temu po ewentualnej ingerencji serwisanta lub po awarii można szybko przywrócić optymalną konfigurację, bez ponownego „uczenia się” instalacji od zera.
Najczęściej zadawane pytania (FAQ)
Od czego zacząć planowanie instalacji ogrzewania w nowym domu?
Punkt wyjścia to określenie priorytetów: komfort, koszty eksploatacji, niezawodność i ekologia. Inaczej dobiera się system dla domu zamieszkanego cały dzień, inaczej dla osób bywalców „wieczornych”.
Kolejny krok to zlecenie obliczeń OZC i powiązanie projektu ogrzewania z projektem architektonicznym. Dzięki temu wiadomo, jakiej mocy potrzebuje budynek i od razu przewiduje się wysokości posadzek, miejsce kotłowni, przebieg rur i kominów.
Jakie ogrzewanie wybrać do starego domu po termomodernizacji?
Najpierw trzeba policzyć straty ciepła po planowanych pracach (docieplenie, wymiana okien, uszczelnienia). Sama wymiana kotła „na oko” często kończy się przewymiarowaniem lub niespełnieniem wymagań przepisów czy uchwał antysmogowych.
W praktyce dobre efekty daje połączenie: ocieplenia przegród, uporządkowania wentylacji i dopiero potem doboru źródła ciepła. Czasem wystarczy mniejszy kocioł lub pompa ciepła, jeśli zlikwiduje się mostki termiczne i nieszczelności.
Czy trzeba mieć projekt instalacji ogrzewania w domu jednorodzinnym?
Przy nowym domu projekt instalacji ogrzewania jest częścią projektu budowlanego w branży sanitarnej. Bez niego urząd często nie wyda pozwolenia na budowę, a później pojawiają się problemy przy odbiorach.
Przy większych modernizacjach, zmianie rodzaju paliwa czy przebudowie kotłowni udział projektanta może wymagać zakład gazowy, kominiarz lub nadzór budowlany. Projekt porządkuje średnice rur, zabezpieczenia, sposób odprowadzania spalin i parametry pracy systemu.
Jak obliczyć zapotrzebowanie na ciepło domu – czy wzór „100 W/m²” wystarczy?
Szacowanie w stylu „100 W na metr kwadratowy” jest zbyt uproszczone. Nie uwzględnia izolacji, mostków termicznych, strefy klimatycznej ani rodzaju wentylacji, więc zwykle prowadzi do przewymiarowania źródła ciepła.
Do sensownego doboru instalacji potrzebne jest OZC liczone w programie lub audyt energetyczny przy modernizacji. Na tej podstawie określa się roczne zapotrzebowanie na energię oraz wymaganą moc grzewczą dla budynku i poszczególnych pomieszczeń.
Jak zaplanować energooszczędne ogrzewanie podłogowe?
Najpierw architekt i instalator muszą uzgodnić wysokości posadzek, żeby zmieścić warstwę izolacji i rury. Bez tego kończy się na kompromisach: cieńsza izolacja, wyższe temperatury zasilania i gorsza efektywność.
Rozstaw rur, temperatury pracy i podział na strefy (dzień/noc, piętra) projektuje się na podstawie OZC. Dobrze zaprojektowana podłogówka pozwala obniżyć temperaturę zasilania, co sprzyja pompom ciepła i kotłom kondensacyjnym.
Jak połączyć ogrzewanie z fotowoltaiką i rekuperacją?
Najprościej, gdy współpraca jest zaplanowana już na etapie projektu. Rekuperacja zmniejsza straty wentylacyjne, więc po obliczeniach często okazuje się, że potrzebna jest mniejsza moc źródła ciepła i mniejsze grzejniki lub rzadsza podłogówka.
Przy fotowoltaice korzystne są systemy niskotemperaturowe (podłogówka, duże grzejniki) i źródła ciepła, które dobrze pracują z prądem – np. pompy ciepła czy grzałki w buforze lub zasobniku, ładowane wtedy, gdy PV produkuje najwięcej.
Jakie są skutki złego zaprojektowania instalacji grzewczej?
Najczęstsze objawy to przegrzany salon i klatka schodowa przy niedogrzanych sypialniach, wysokie rachunki i konieczność pracy kotła na bardzo wysokiej temperaturze. Często dochodzi też do krótkich cykli załączania pompy ciepła lub kotła gazowego.
Po wykończeniu domu naprawa błędów oznacza kucie ścian i podłóg, a czasem przebudowę komina lub kotłowni. Dlatego lepiej zapłacić za dobry projekt i OZC niż później poprawiać instalację w działającym domu.
